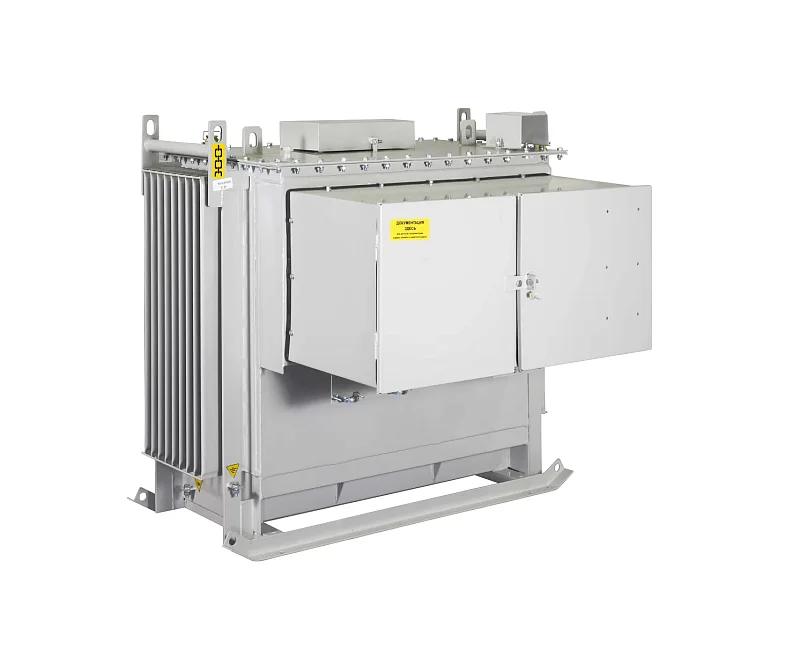

ТМПНГ-СЭЩ 63 - 1 200 кВА; 3, 6 кВ

Мощность, кВА
63-1 200
Класс напряжения ВН, кВ
3, 6
Класс напряжение НН, кВ
0,4
Схема соединения
Yн/Yн-0; Yн/Δ-11; Δ/Y-11
Количество ступеней регулирования
до 49
Опросный лист ТМПНГ-СЭЩ
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, мм)
...х...х...
Цена формируется под проект
Получить консультацию
Запросить КП
Подбор конфигурации
под параметры
Запросить типовое решение
Запросить документы
Добавить в избранное
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, мм)
...х...х...

Описание

Трансформаторы для погружных электронасосов добычи нефти ТМПНГ-СЭЩ мощностью 63-1200 кВА. Класс напряжения 3, 6 кВ. Переключение ответвлений обмоток без возбуждения ПБВ. Система охлаждения вида “М”. Условия работы - на открытом воздухе.


Серии трансформаторов:

  • 11 – стандартная серия;
  • 12 – серия с пониженными показателями потерь холостого хода и короткого замыкания.

Преимущества

  • Возможность реализации до 49 ступеней переключения.
  • 12 серия со сниженными до 30% потерями относительно стандартных линеек.
  • Применение многоступенчатого контроля герметичности.
  • Современные линии поперечного раскроя оборудованные раскладчиками пластин сердечника, позволяющие снизить потери в трансформаторе.
Тип Серия Мощность, кВА Класс напряжения ВН, кВ Класс напряжение НН, кВ Схема соединения Количество ступеней регулирования
ТМПНГ-СЭЩ 11 63-1 200 3, 6 0,4 Yн/Yн-0; Yн/Δ-11; Δ/Y-11 до 49
ТМПНГ-СЭЩ 12 100-1 000 3, 6 0,4 Yн/Yн-0 до 49
Каталог продукции
Каталог серии ТМПНГ-СЭЩ
14.05.2026 PDF 9.75 Мб
Техническая информация
ТИ 0РТ.135.023 ТМПНГ серии 11-12
09.02.2017 PDF 14.61 Мб
Опросный лист
Опросный лист ТМПНГ-СЭЩ
22.06.2020 XLSM 48.33 Кб
Разрешительная документация
Декларация о соответствии ТМПНГ-СЭЩ, ТМПН-СЭЩ
08.09.2026 PDF 727.03 Кб
Выписка из реестра российской продукции 10694179 от 07-10 17.09.2025 (ТМПНГ)
17.09.2025 PDF 310.82 Кб
Руководства по эксплуатации
Руководство по эксплуатации 0РТ.142.008 ТМПНГ-СЭЩ-1023кВА
22.06.2020 PDF 677.63 Кб
Тип Серия Мощность, кВА Класс напряжения ВН, кВ Класс напряжение НН, кВ Схема соединения Количество ступеней регулирования
ТМПНГ-СЭЩ 11 63-1 200 3, 6 0,4 Yн/Yн-0; Yн/Δ-11; Δ/Y-11 до 49
ТМПНГ-СЭЩ 12 100-1 000 3, 6 0,4 Yн/Yн-0 до 49
