ТЛС(З)-СЭЩ 25 - 100 кВА; 6, 10 кВ
Мощность, кВА
25
Напряжение ВН/НН, кВ
6; 6,3; 10; 10,5 / 0,4
Схема соединения
Y/Yн-0; Δ/Yн-11
Потери холостого хода, Вт
10
Потери короткого замыкания, Вт
470
Опросный лист ТЛС-СЭЩ
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, мм)
...х...х...
Цена формируется под проект
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, мм)
...х...х...
Описание

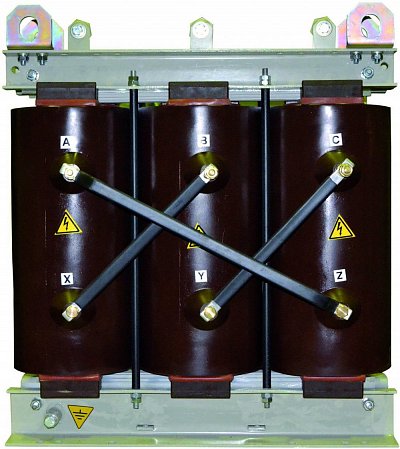

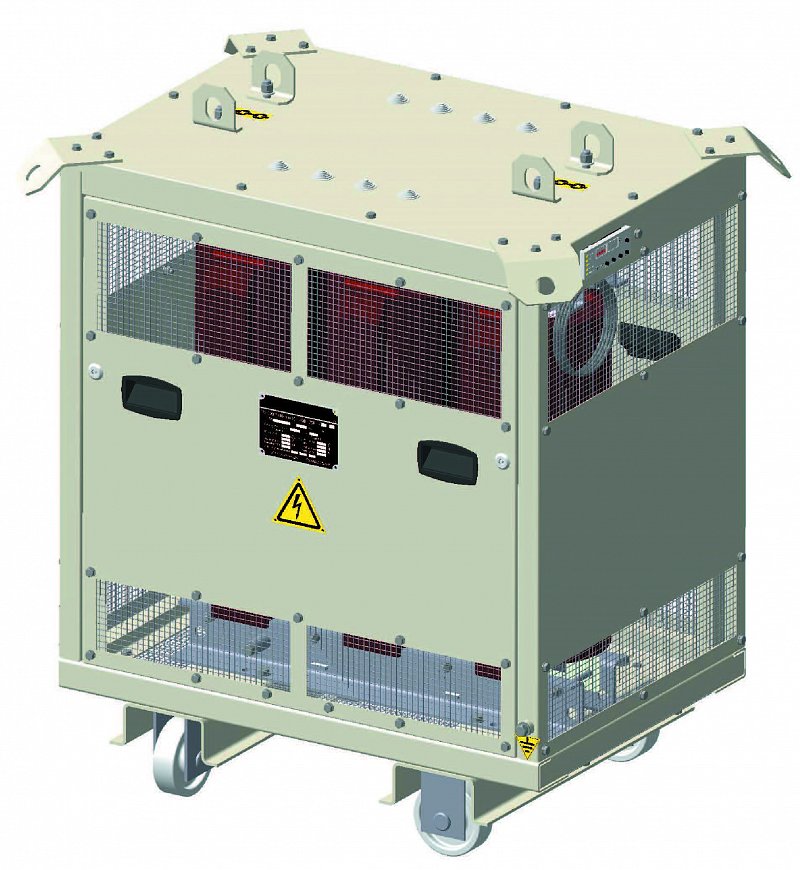

Трансформаторы силовые сухие трехфазные с литой изоляцией ТЛС(З)-СЭЩ на класс напряжения 10 кВ. Трансформаторы предназначены для работы в помещении в условиях умеренного климата. ТЛС(З)-СЭЩ 10 кВ изготавливаются как в открытом исполнении со степенью защиты IP00, так и в защищенном исполнении (защитный кожух) cо степенью защиты IP21, 31.
Преимущества
- Забота об окружающей среде. Отсутствие масла в трансформаторе, как основного загрязнителя при утечке.
- Высокий уровень пожаробезопасности. Обмотки трансформатора не горючи.
- Снижены эксплуатационные расходы, так как уже не требуется периодическая проверка и замена диэлектрической жидкости.
- Снижены потери холостого хода и короткого замыкания относительно других производителей в стандартном исполнении.
- Высокая динамическая стойкость, так как обмотки не подвержены увлажнению и загрязнению.
| Тип | Мощность, кВА | Напряжение ВН/НН, кВ | Схема соединения | Потери холостого хода, Вт | Потери короткого замыкания, Вт | Напряжение короткого замыкания, % |
|---|---|---|---|---|---|---|
| ТЛС(З)-СЭЩ | 25 | 6; 6,3; 10; 10,5 / 0,4 | Y/Yн-0; Δ/Yн-11 | 140 | 470 | 3,2 |
| ТЛС(З)-СЭЩ | 40 | 6; 6,3; 10; 10,5 / 0,4 | Y/Yн-0; Δ/Yн-11 | 180 | 700 | 3,3 |
| ТЛС(З)-СЭЩ | 63 | 6; 6,3; 10; 10,5 / 0,4 | Y/Yн-0; Δ/Yн-11 | 250 | 900 | 4 |
| ТЛС(З)-СЭЩ | 100 | 6; 6,3; 10; 10,5 / 0,4 | Y/Yн-0; Δ/Yн-11 | 250 | 1550 | 6 |
Разрешительная документация
| Тип | Мощность, кВА | Напряжение ВН/НН, кВ | Схема соединения | Потери холостого хода, Вт | Потери короткого замыкания, Вт | Напряжение короткого замыкания, % |
|---|---|---|---|---|---|---|
| ТЛС(З)-СЭЩ | 25 | 6; 6,3; 10; 10,5 / 0,4 | Y/Yн-0; Δ/Yн-11 | 140 | 470 | 3,2 |
| ТЛС(З)-СЭЩ | 40 | 6; 6,3; 10; 10,5 / 0,4 | Y/Yн-0; Δ/Yн-11 | 180 | 700 | 3,3 |
| ТЛС(З)-СЭЩ | 63 | 6; 6,3; 10; 10,5 / 0,4 | Y/Yн-0; Δ/Yн-11 | 250 | 900 | 4 |
| ТЛС(З)-СЭЩ | 100 | 6; 6,3; 10; 10,5 / 0,4 | Y/Yн-0; Δ/Yн-11 | 250 | 1550 | 6 |
ТЛС(З)-СЭЩ 25 - 100 кВА; 6, 10 кВ
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, мм)
...х...х...
