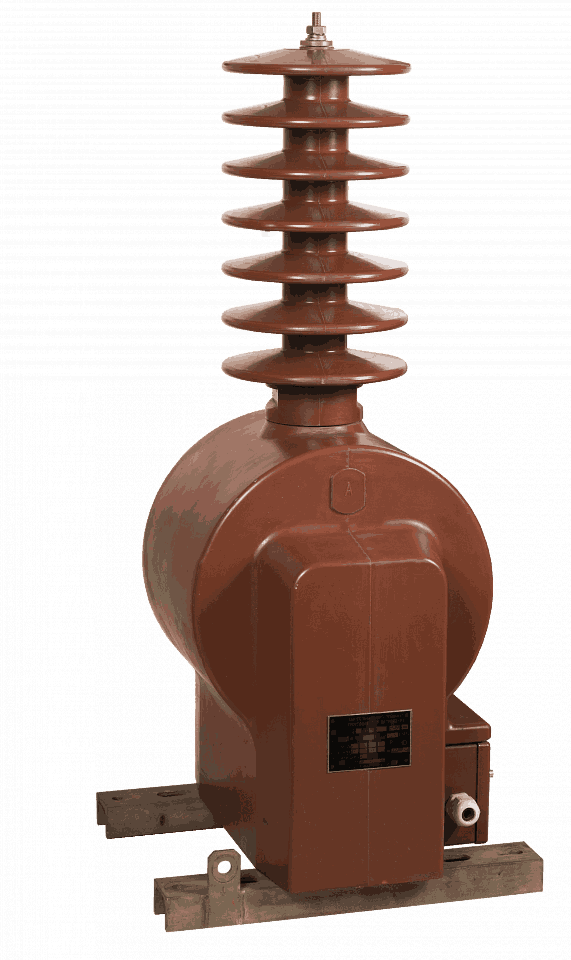

ОЛЗ-СЭЩ 0,63 - 2,5 кВА; 27,5 кВ

Класс напряжения, кВ
27
Наибольшее рабочее напряжение, кВ
30
Номинальное напряжение первичной обмотки, кВ
27,5
Номинальная мощность, В∙А
630
Ток холостого хода, %, не более
30
Опросный лист на ОЛ-СЭЩ, ОЛС-СЭЩ, ОЛЗ-СЭЩ
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, мм)
...х...х...
Цена формируется под проект
под заказ
Получить консультацию
Запросить КП
Подбор конфигурации
под параметры
Запросить типовое решение
Запросить документы
Добавить в избранное
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, мм)
...х...х...

Описание

Однофазные силовые трансформаторы ОЛЗ-СЭЩ-0,63/27,5-IV, ОЛЗ-СЭЩ-1,25/27,5-IV и ОЛЗ-СЭЩ-2,5/27,5-IV, предназначены для продольного электроснабжения устройств сигнализации, автоблокировки от ВЛ, освещения и других маломощных потребителей ЖД. Так же трансформаторы устанавливаются в столбовые и мачтовые подстанции, которые поставляются на ЖД.

Преимущества

  • Применение циклоалифатической эпоксидной смолы, стойкой к воздействию внешней среды.
  • Степень загрязнения окружающей среды при эксплуатации – IV (очень сильная) по ГОСТ 9920-89.
Наименование параметра                            Значение для типов
ОЛЗ-СЭЩ-0,63/27,5 ОЛЗ-СЭЩ-1,25/27,5 ОЛЗ-СЭЩ-2,5/27,5
Класс напряжения, кВ                                                 27
Наибольшее рабочее напряжение, кВ                                           30
Номинальное напряжение первичной обмотки, кВ                                          27,5
 Номинальная мощность, В∙А      630      1250      2500
 Ток холостого хода, %, не более                                           30
 Потери холостого хода, Вт, не более                                           40
 Напряжение короткого замыкания, %                                           3.8
 Потери короткого замыкания, Вт, не более                                           55
 Схема и группа соединения обмоток                                          1/1-0
 Номинальная частота, Гц                                           50
Каталог продукции
Каталог Измерительные трансформаторы
26.06.2026 PDF 21.64 Мб
Техническая информация
ТИ 0РТ.135.054 ОЛЗ-СЭЩ
22.06.2020 DOC 835 Кб
3D модели ОЛЗ-СЭЩ-27.5кВ IV
21.07.2023 7Z 1.17 Мб
Опросный лист
Опросный лист на ОЛ-СЭЩ, ОЛС-СЭЩ, ОЛЗ-СЭЩ
20.09.2023 PDF 253.07 Кб
Разрешительная документация
Сертификат соответствия ОЛЗ-СЭЩ
24.12.2024 PDF 298.85 Кб
Руководства по эксплуатации
Руководство по экспуатации 0РТ.142.214.РЭ _ОЛЗ-СЭЩ
22.06.2020 PDF 621.79 Кб
Наименование параметра                            Значение для типов
ОЛЗ-СЭЩ-0,63/27,5 ОЛЗ-СЭЩ-1,25/27,5 ОЛЗ-СЭЩ-2,5/27,5
Класс напряжения, кВ                                                 27
Наибольшее рабочее напряжение, кВ                                           30
Номинальное напряжение первичной обмотки, кВ                                          27,5
 Номинальная мощность, В∙А      630      1250      2500
 Ток холостого хода, %, не более                                           30
 Потери холостого хода, Вт, не более                                           40
 Напряжение короткого замыкания, %                                           3.8
 Потери короткого замыкания, Вт, не более                                           55
 Схема и группа соединения обмоток                                          1/1-0
 Номинальная частота, Гц                                           50
