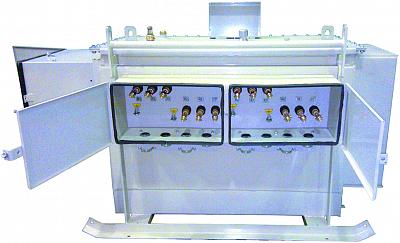

ТМПГ-СЭЩ 6, 10кВ
Описание
Трансформаторы преобразовательные масляные, герметичного типа, серии ТМПГ-СЭЩ, мощностью до 1000кВА.
Трансформаторы с переключением без возбуждения (ПБВ), предназначены для питания 24-пульсного частотно-регулируемого асинхронного вентильного электропривода с функцией уменьшения высших гармоник тока, генерируемых в сеть.
Преимущества
Одним из эффективных способов компенсации высших гармоник тока, генерируемых тиристорным преобразователем, является применение трехфазного фазосдвигающего преобразовательного трансформатора, установленного между питающей сетью и тиристорным преобразователем. Высшие гармоники тока циркулируют в контурах внутри трансформатора, в сеть, не поступают.
Вентильные обмотки (ВО) низшего напряжения на напряжение 480 В – нерегулируемые. Сетевые обмотки (СО) высшего напряжения с регулированием напряжения ±2х2.5% запитываются от трехфазного источника. Регулирование напряжения осуществляется переключением отпаек обмоток переключателями ПБВ (переключение без возбуждения) при отключенном трансформаторе.
| Условное обозначение | Номинальная мощность кВА | Номинальные напряжение, кВ | Вид, диапазони количество ступенейрегулирования напряженияна стороне СО | |
|---|---|---|---|---|
| СО | ВО | |||
| ТМПГ-СЭЩ-1000/10 | 1000 | 6,00 10,00 | 0,48 | ПБВ±2х2,5% |
| ТМПГ-СЭЩ-520/10 | 520 | |||
| ТМПГ-СЭЩ-260/10 | 260 | |||
Климатическое исполнение и категория размещения – УХЛ1
| Условное обозначение | Номинальная мощность кВА | Номинальные напряжение, кВ | Вид, диапазони количество ступенейрегулирования напряженияна стороне СО | |
|---|---|---|---|---|
| СО | ВО | |||
| ТМПГ-СЭЩ-1000/10 | 1000 | 6,00 10,00 | 0,48 | ПБВ±2х2,5% |
| ТМПГ-СЭЩ-520/10 | 520 | |||
| ТМПГ-СЭЩ-260/10 | 260 | |||
Климатическое исполнение и категория размещения – УХЛ1
