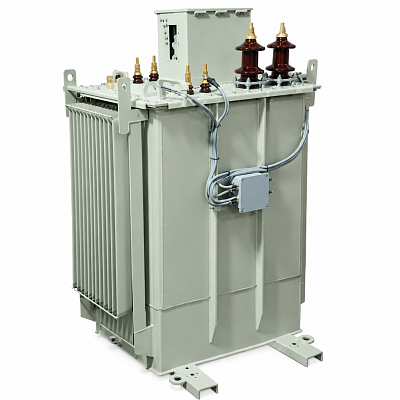

Дугогасящий реактор РЗДПОМ-СЭЩ 6, 10 кВ

РЗДПОМ-СЭЩ 6, 10кВ

Климатическое исполнение и категория размещения

УХЛ1 (от -60°С до +40°С)

Напряжение обмотки управления, В

220 или 500 (по умолчанию 220)

Ток обмотки управления, В

от 40 до 350А (по умолчанию 40А)

Напряжение сигнальной обмотки, В

100

Ток сигнальной обмотки, А

Все технические характеристики

0РТ.101.008 РЗДПОМ

Скачать

Срок изготовления

Под заказ

Габаритные размеры (ВхШхГ, мм)

...х...х...

Подписаться на обновления по продукту

Цена формируется под проект

Добавить в избранное

Срок изготовления

Под заказ

Габаритные размеры (ВхШхГ, мм)

...х...х...

Подписаться на обновления по продукту

Описание

Преимущества

Описание

Плунжерный дугогасящий реактор с плавным регулированием тока серии РЗДПОМ-СЭЩ, предназначен для компенсации емкостных токов в электрических сетях 6, 10 кВ с изолированной нейтралью, возникающих при однофазных замыканиях на землю (ОЗЗ).

Преимущества

Применяется шарико-винтовая пара.
Не требует замены винта на весь срок службы реактора.
Особая конструкция магнитопровода и жёсткой рамы позволяет обеспечивать и гарантировать высокую точность позиционирования плунжера на протяжении всего срока службы.
Применение гофрированных стенок.
Нет фланцевых соединений (как у навесных радиаторов), соответственно отсутствие течей масла.
Датчик крайних положений плунжера.
Отсутствие заклиниваний ходового винта.

Номинальная мощность реактора кВА	Номинальное напряжение, кВ	Диапазон токов компенсации не менее, А, кВ	Суммарные потери при номинальном напряжении и наибольшем токе компенсации, Вт
2000	11/√3	60-315	50000
2000	6,6/√3	100-525	50000
1200	11/√3	35-189	30000
1200	6,6/√3	60-315	30000
860	11/√3	25-135	21500
860	6,6/√3	40-226	21500
780	11/√3	20-123	19500
780	6,6/√3	40-205	19500
610	11/√3	15-96	15250
610	6,6/√3	30-160	15250
485	11/√3	15-76	12125
485	6,6/√3	25-127	12125
300	11/√3	9-47	7500
300	6,6/√3	15-79	7500
190	11/√3	6-30	4750
190	6,6/√3	10-50	4750
120	11/√3	4-19	3000
120	6,6/√3	3000	3000

Технические характеристики	Значение
Климатическое исполнение и категория размещения	УХЛ1 (от -60°С до +40°С)/td>
Напряжение обмотки управления, В	220 или 500 (по умолчанию 220)
Ток обмотки управления, В	от 40 до 350А (по умолчанию 40А)
Напряжение сигнальной обмотки, В	100
Ток сигнальной обмотки, А	10
Длительность работы при ОЗЗ	от 6 до 24 часов
