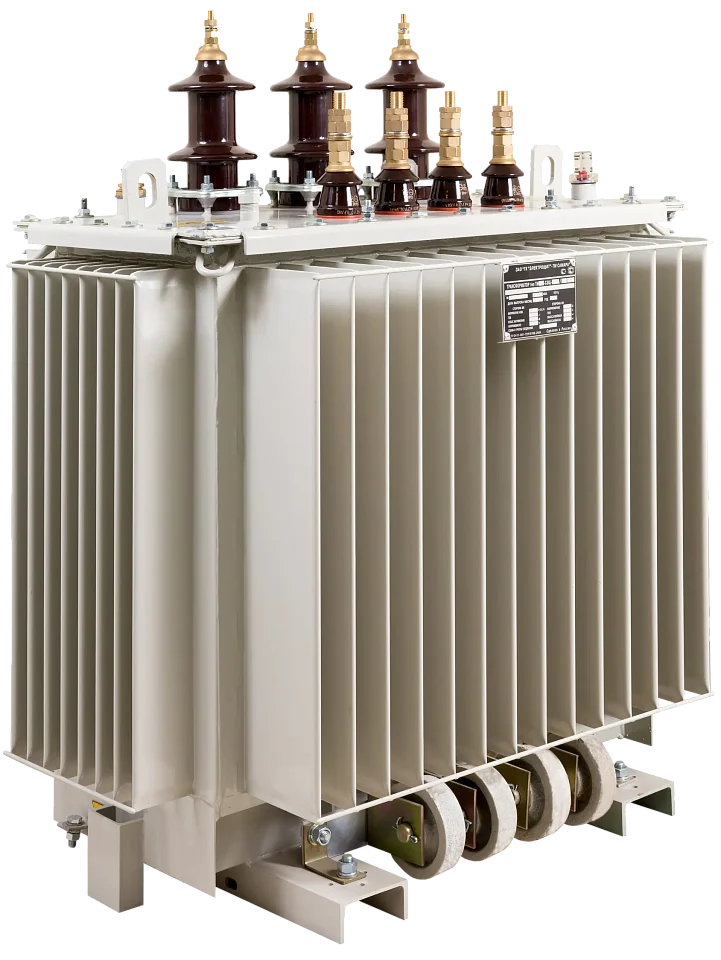

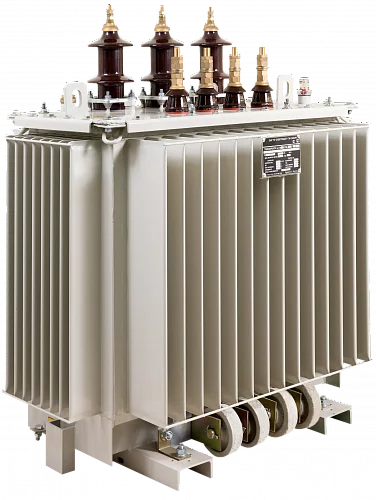

ТМ(Г)(Ф)-СЭЩ 25 - 3 150 кВА; 6, 10, 15, 20, 35 кВ

Трансформаторы ТМ-СЭЩ, ТМГ-СЭЩ, ТМФ-СЭЩ, ТМГФ-СЭЩ мощностью 25 - 3 150 кВА. Переключение ответвлений обмоток без возбуждения ПБВ. Система охлаждения вида “М”. Условия работы - на открытом воздухе.

Серии трансформаторов:

11 – стандартная серия;
12 – серия с пониженными показателями потерь холостого хода и короткого замыкания;
15 – согласующая серия.

Cделать заказ

Добавить в список

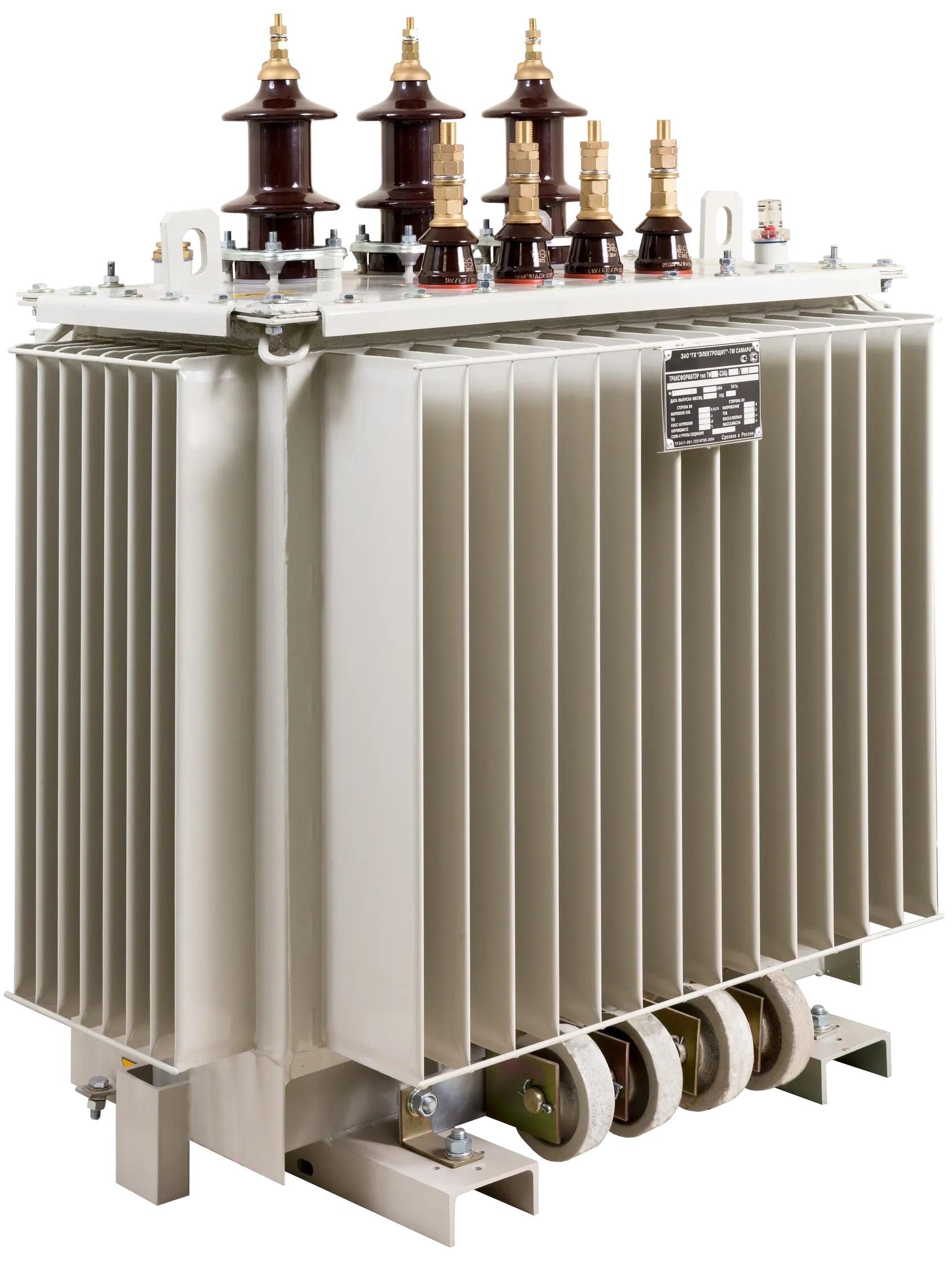

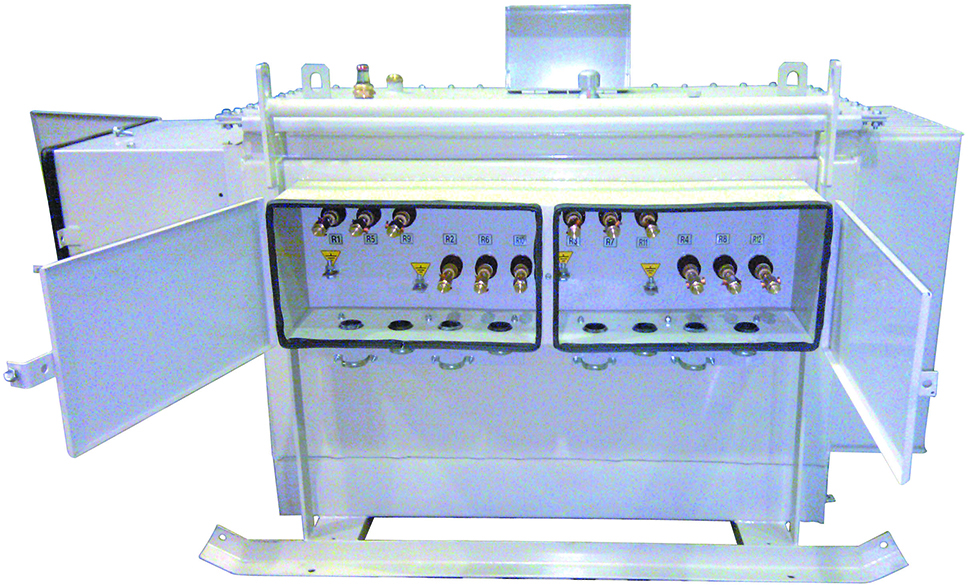

ТМ(Г)(Ф)-СЭЩ 25 - 3 150 кВА; 6, 10, 15, 20, 35 кВ - фото 1

Общее описание

Техническая информация

Преимущества

Сниженные габаритно-массовые характеристики трансформаторов
Применение многоступенчатого контроля герметичности.
Современные линии поперечного раскроя оборудованные раскладчиками пластин сердечника, позволяющие снизить потери в трансформаторе.

Документация

Каталог продукции

Брошюра ТМ(Г)(Ф)-СЭЩ

Каталог «Трансформаторы силовые с масляной и сухой изоляцией»

Брошюра ТМГ(МШ)-СЭЩ

Информация о ТМГ-СЭЩ 3150 кВА

Техническая информация

ТИ-218-2019 ТМ,ТМФ,ТМГ, ТМГФ, ТНГ, ТНГФ, ТМГС и ТМГМШ

ТИ-135.050 ТМ(Г)-СЭЩ версия 15

ТИ ОРТ.135.025 ТМ,ТМГ

Чертежи AutoCAD ТМГФ-СЭЩ 11 серия

Опросный лист

Опросный лист ТМ(Г)(Ф)-СЭЩ; ТНГ(Ф)-СЭЩ

Разрешительная документация

Декларация о соответствии ТМ-СЭЩ, ТМН-СЭЩ, ТМГ-СЭЩ, ТМГФ-СЭЩ, ТМС-СЭЩ, ТМГС-СЭЩ, ТМГМШ-СЭЩ

Заключение аттестационной комиссии ПАО «Россети»

Руководства по эксплуатации

Руководство по эксплуатации 0РТ 142.001 РЭ ТМ-СЭЩ, ТМГ-СЭЩ

Скачать всю документацию одним файлом

Технические характеристики

Наименование	ТМ(Г)	ТМГ	ТМГС
Серия	01; 11	15	16
Краткое описание	Стандартная серия	Согласующая серия	Столбовая серия
Мощность, кВА	100 - 2 500	400 - 2 500	25 - 160
Класс Напряжение, кВ	15; 20; 35	10	10
Схема соединения	Y/Yн-0, Δ/Yн-11	Y/Yн-0, Δ/Yн-11, Y/Δ-11, Δ/Δ-0	Y/Yн-0, Δ/Yн-11, Y/Zн-11
Климатическое исполнение и категория размещения	УХЛ1; Т1	УХЛ1; Т1	УХЛ1; Т1

Технические характеристики

Наименование	ТМ(Г)	ТМГ	ТМГС
Серия	01; 11	15	16
Краткое описание	Стандартная серия	Согласующая серия	Столбовая серия
Мощность, кВА	100 - 2 500	400 - 2 500	25 - 160
Класс Напряжение, кВ	15; 20; 35	10	10
Схема соединения	Y/Yн-0, Δ/Yн-11	Y/Yн-0, Δ/Yн-11, Y/Δ-11, Δ/Δ-0	Y/Yн-0, Δ/Yн-11, Y/Zн-11
Климатическое исполнение и категория размещения	УХЛ1; Т1	УХЛ1; Т1	УХЛ1; Т1
