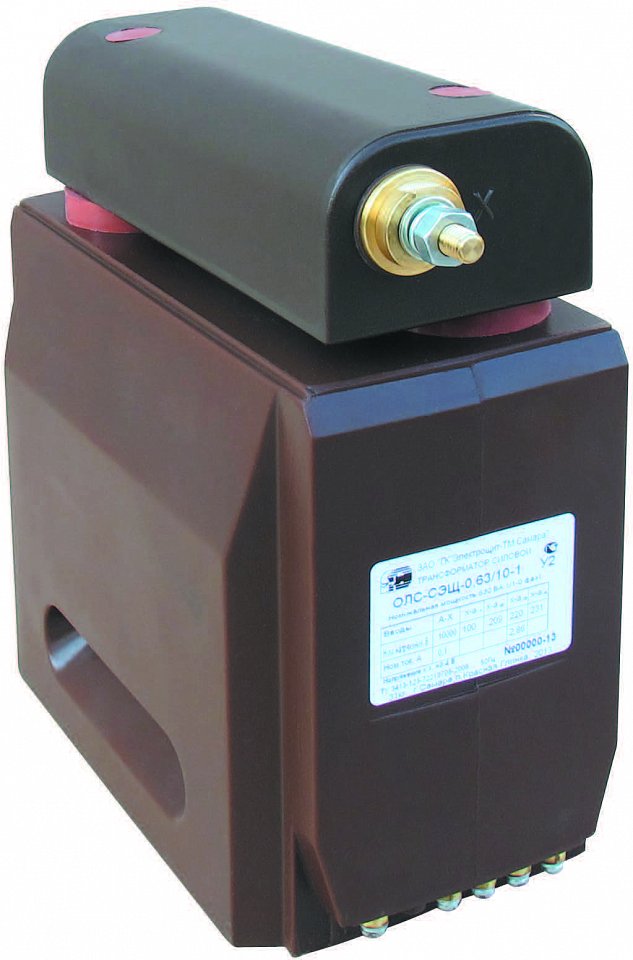

ОЛС-СЭЩ 0,63 - 4 кВА; 6, 10, 35 кВ
Класс напряжения, кВ
6
Наибольшее рабочее напряжение, кВ
7,2
Номинальное напряжение первичной обмотки, кВ
6; 6,3; 6,7
Номинальная мощность, В*А
630
Ток холостого хода,%, не более
35
Опросный лист на ОЛ-СЭЩ, ОЛС-СЭЩ, ОЛЗ-СЭЩ
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, мм)
...х...х...
Цена формируется под проект
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, мм)
...х...х...
Описание
Трансформаторы малой мощности внутренней установки, однофазный силовой ОЛС-СЭЩ-0,63/6(10,35); 1,25/6(10,35); 2,5/6(10); 4/6(10) предназначен для установки в комплектные распределительные устройства КРУ СЭЩ внутренней и наружной установки, а также в камеры одностороннего обслуживания КСО-СЭЩ. Трансформаторы имеют климатическое исполнение "У" и категорию размещения 2 по ГОСТ 15150-69. Трансформаторы ОЛС СЭЩ 1.25/35 IV имеют климатическое исполнение «УХЛ». Категория размещения 1, по ГОСТ 15150-69.
Преимущества
- Возможность изготовления на мощность до 4 кВА.
- Возможность изготовления с предохранительным устройством.
- Рабочее положение трансформаторов в пространстве – любое.
| Тип | Класс напряжения, кВ | Наибольшее рабочее напряжение, кВ | Номинальное напряжение первичной обмотки, кВ | Номинальная мощность, В*А | Ток холостого хода,%, не более | Потери холостого хода, Вт, не более |
|---|---|---|---|---|---|---|
| ОЛС-СЭЩ 0,63/6 | 6 | 7,2 | 6; 6,3; 6,7 | 630 | 35 | 25 |
| ОЛС-СЭЩ 0,63/10 | 10 | 12 | 10; 10,5; 12 | 630 | 35 | 25 |
| ОЛС-СЭЩ 1,25/6 | 6 | 7,2 | 6; 6,3; 6,7 | 1 250 | 35 | 25 |
| ОЛС-СЭЩ 1,25/10 | 10 | 12 | 10; 10,5; 12 | 1 250 | 35 | 25 |
| ОЛС-СЭЩ 2,5/6 | 6 | 7,2 | 6; 6,3; 6,6 | 2 500 | 35 | 70 |
| ОЛС-СЭЩ 2,5/10 | 10 | 12 | 10; 10,5; 11 | 2 500 | 35 | 70 |
| ОЛС-СЭЩ 4/6 | 6 | 7,2 | 6; 6,3; 6,6 | 4 000 | 35 | 70 |
| ОЛС-СЭЩ 4/10 | 10 | 12 | 10; 10,5; 11 | 4 000 | 35 | 70 |
Техническая информация
Разрешительная документация
Руководства по эксплуатации
| Тип | Класс напряжения, кВ | Наибольшее рабочее напряжение, кВ | Номинальное напряжение первичной обмотки, кВ | Номинальная мощность, В*А | Ток холостого хода,%, не более | Потери холостого хода, Вт, не более |
|---|---|---|---|---|---|---|
| ОЛС-СЭЩ 0,63/6 | 6 | 7,2 | 6; 6,3; 6,7 | 630 | 35 | 25 |
| ОЛС-СЭЩ 0,63/10 | 10 | 12 | 10; 10,5; 12 | 630 | 35 | 25 |
| ОЛС-СЭЩ 1,25/6 | 6 | 7,2 | 6; 6,3; 6,7 | 1 250 | 35 | 25 |
| ОЛС-СЭЩ 1,25/10 | 10 | 12 | 10; 10,5; 12 | 1 250 | 35 | 25 |
| ОЛС-СЭЩ 2,5/6 | 6 | 7,2 | 6; 6,3; 6,6 | 2 500 | 35 | 70 |
| ОЛС-СЭЩ 2,5/10 | 10 | 12 | 10; 10,5; 11 | 2 500 | 35 | 70 |
| ОЛС-СЭЩ 4/6 | 6 | 7,2 | 6; 6,3; 6,6 | 4 000 | 35 | 70 |
| ОЛС-СЭЩ 4/10 | 10 | 12 | 10; 10,5; 11 | 4 000 | 35 | 70 |
