- Применение нового вакуумного выключателя ВВЕ-СЭЩ с пружинным приводом, изготавливаемого на современной автоматизированной линии с дополнительным контролем качества.
- Компактность камеры по высоте с возможностью размещения в бетонных подстанциях.
- Наличие нестандартных схем главных цепей для БКРУ, обеспечивающих питание оборудования скважин на кустовых месторождениях нефтедобывающих компаний.
- Удобство эксплуатации за счет увеличения зоны разделки кабеля и возможности демонтажа вакуумного выключателя без демонтажа всей камеры целиком.
- Высокая эргономичность и надежность модернизированной системы приводов разъединителей и системы блокировок между ними.
- Современный привлекательный промышленный дизайн продукта с применением заклепочных технологий для металлоконструкций из стойкой к коррозии оцинкованной стали.
Преимущества
Документация
Каталог продукции
Техническая информация
Разрешительная документация
Руководства по эксплуатации
Технические характеристики
|
Технические характеристики |
Значение |
|
Номинальное напряжение, кВ |
6; 10 |
|
Номинальный ток главных цепей, A |
630 - 1600 |
|
Номинальный ток отключения выключателя, кА |
20 |
|
Габаритные размеры, мм, не более |
|
|
Ширина×Высота×Глубина |
750 × 2365 × 1365 |
Перечень комплектующей аппаратуры
|
Выключатели |

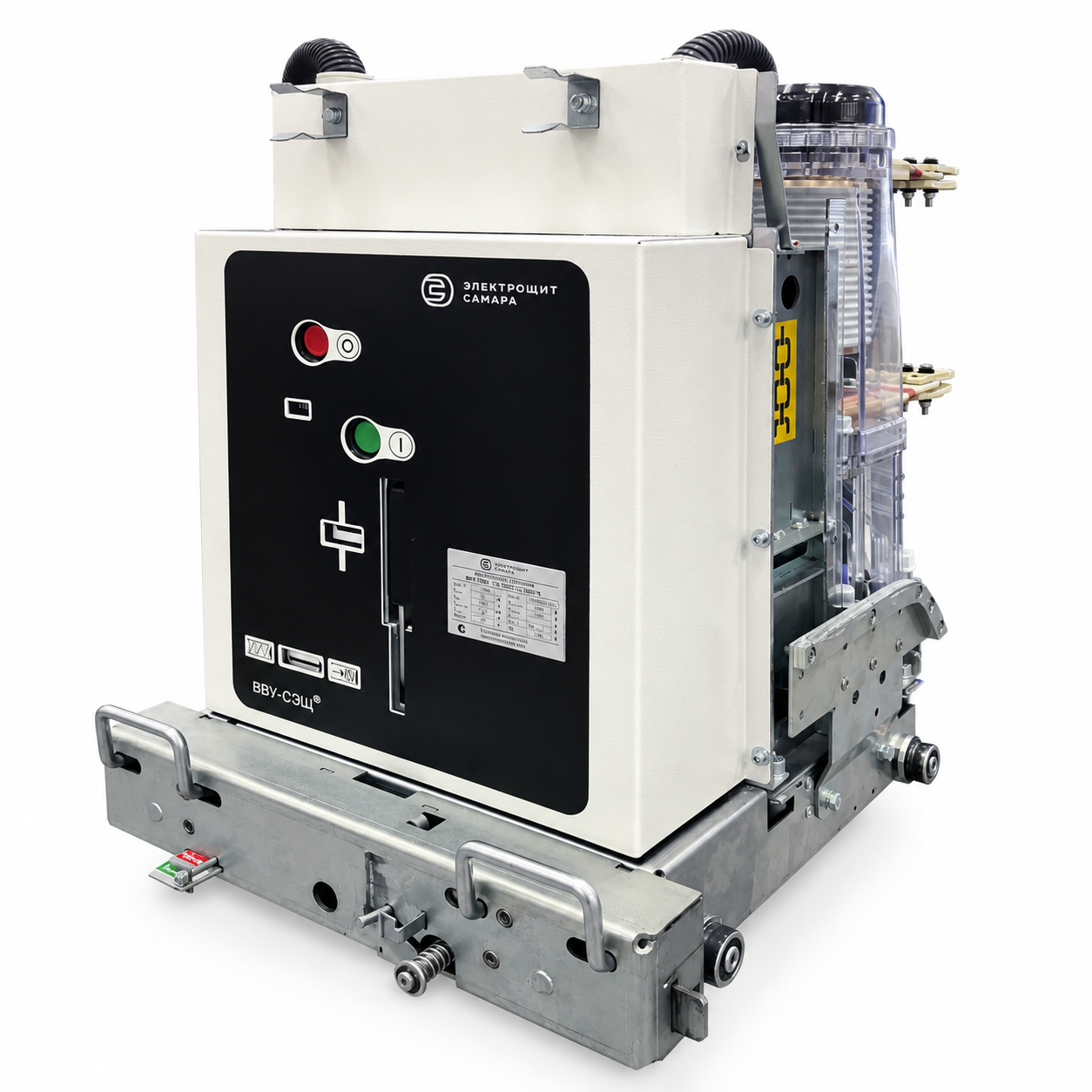

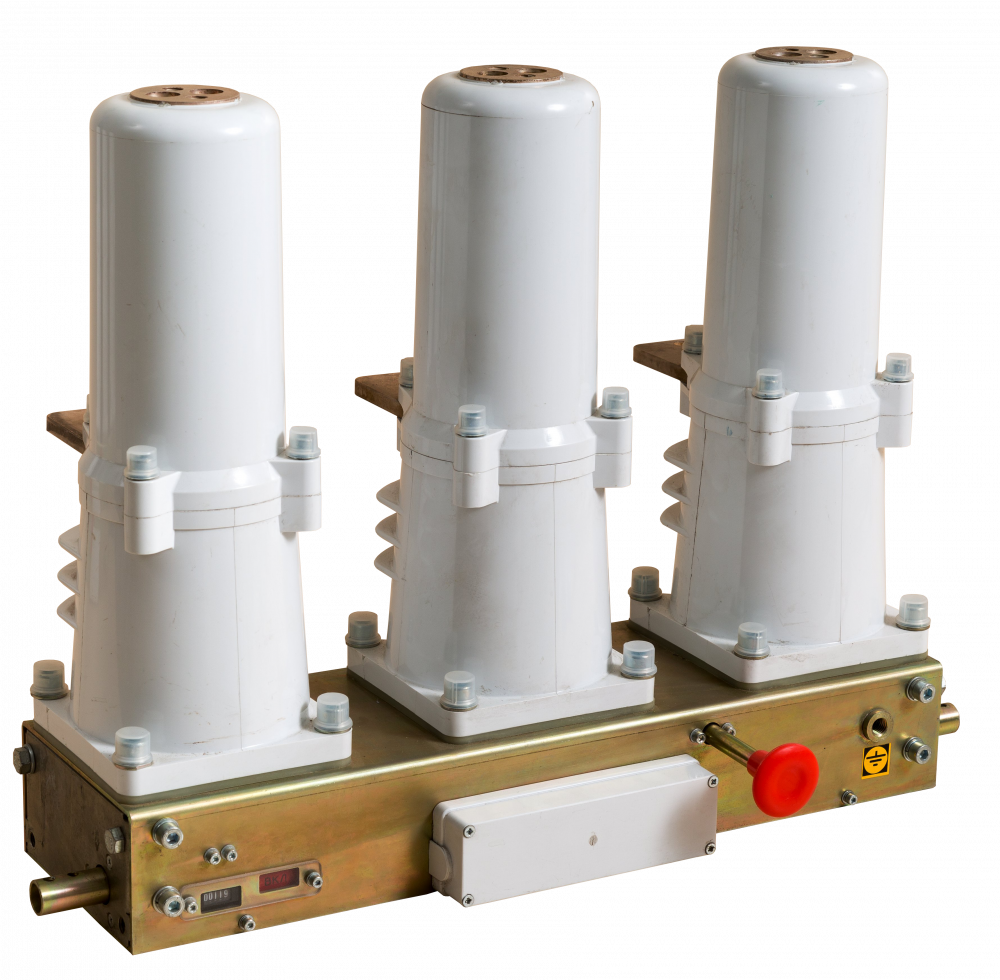

ВВУ-СЭЩ; ВВЕ-СЭЩ; ВНА-СЭЩ; ВВМ-СЭЩ |
|
Трансформаторы тока |

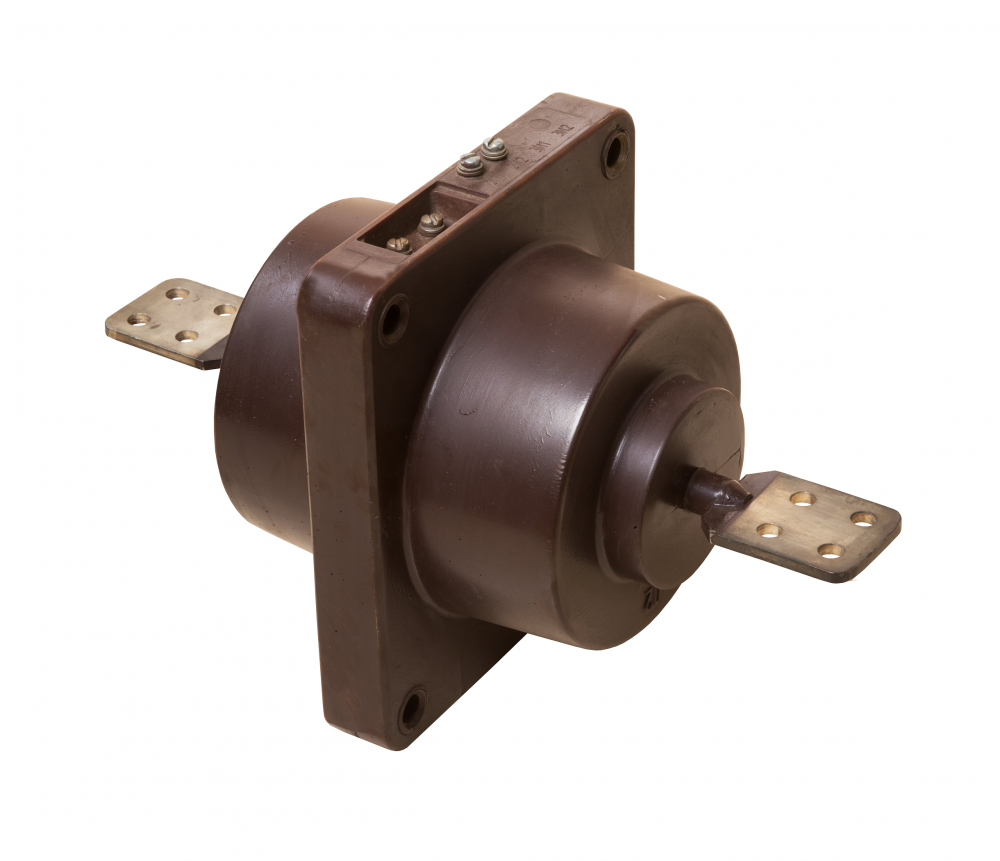

ТОЛ-СЭЩ-10; ТПЛ-СЭЩ-10 |
|
Трансформаторы тока нулевой последовательности |
ТЗЛК-СЭЩ-0,66; ТЗЛКР-СЭЩ-0,66; CSH-120(200) |
|
Трансформаторы напряжения |

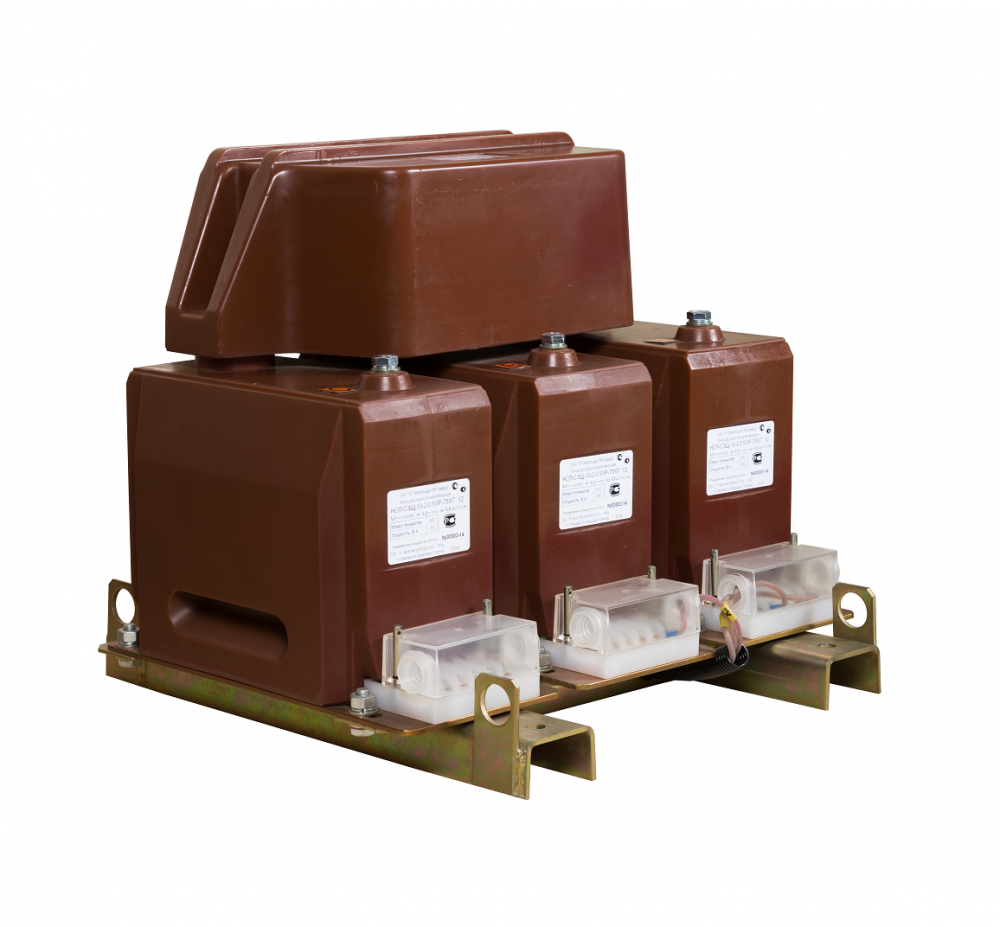

ЗНОЛ-СЭЩ-6(10); НАЛИ-СЭЩ-6(10) |
|
Трансформаторы собственных нужд |

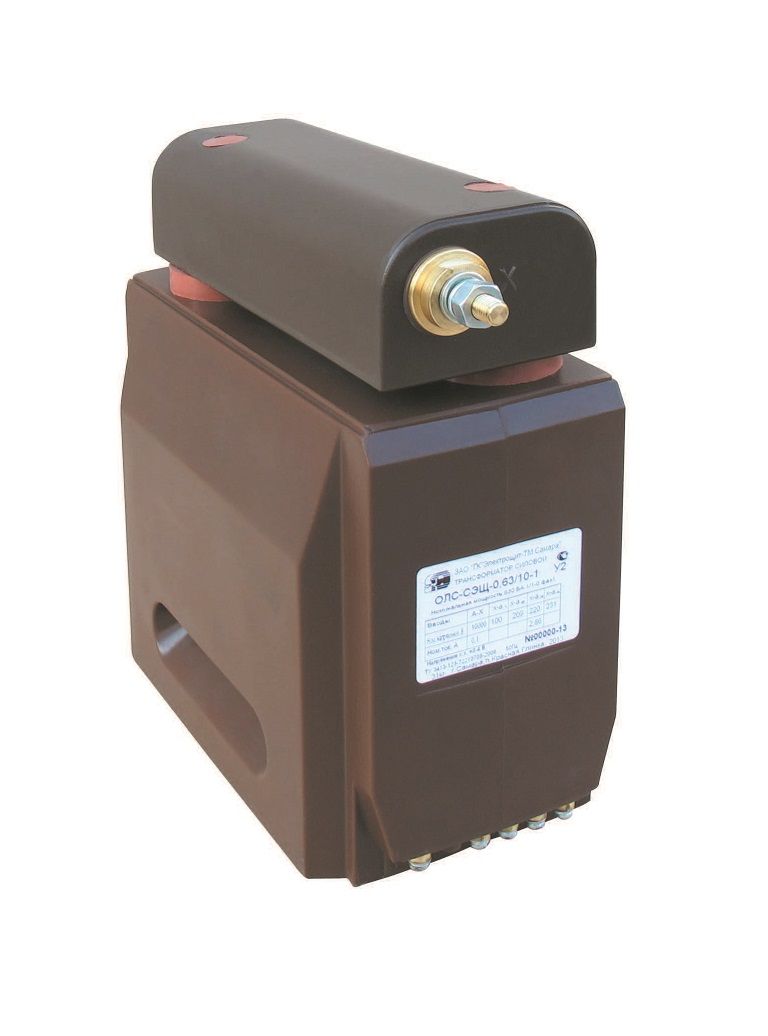

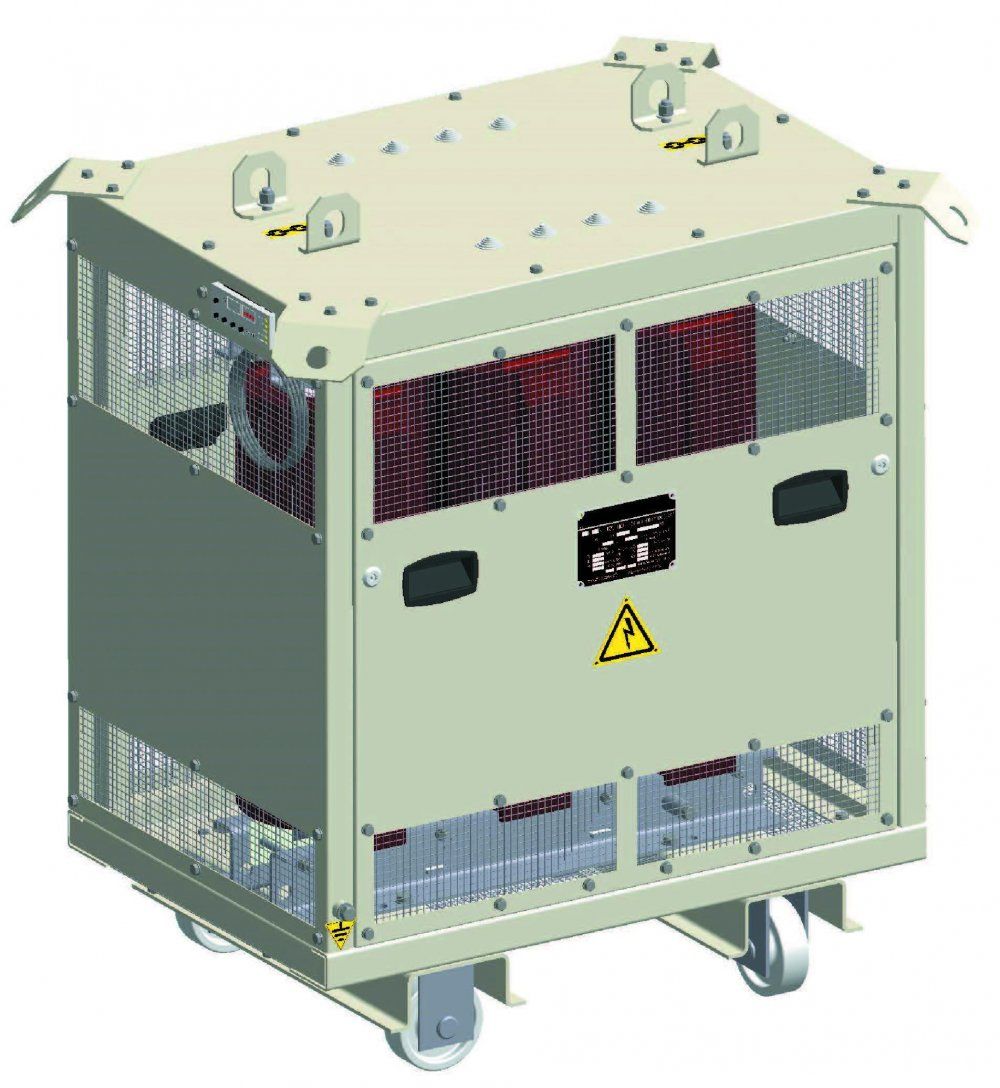

ТЛС-СЭЩ-25; ТЛС-СЭЩ-40; ОЛС-СЭЩ-0,63; ОЛС-СЭЩ-1,25 |
|
Ограничители перенапряжений |
ОПН-6(10) |
|
Предохранители |
ПКТ; ПКН |
