ВВМ-СЭЩ 10 кВ

Номинальное напряжение, кВ
10
Номинальный ток, А
1000; 1250; 1600
Номинальный ток отключения, кА
20; 31,5
Коммутационный ресурс циклов ВО токов К3
100
Механический ресурс циклов ВО
до 50000
Опросный лист на ВВМ-СЭЩ 10 кВ
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, мм)
...х...х...
Цена по запросу
Получить консультацию
Запросить КП
Подбор конфигурации
под параметры
Запросить типовое решение
Запросить документы
Добавить в избранное
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, мм)
...х...х...

Описание

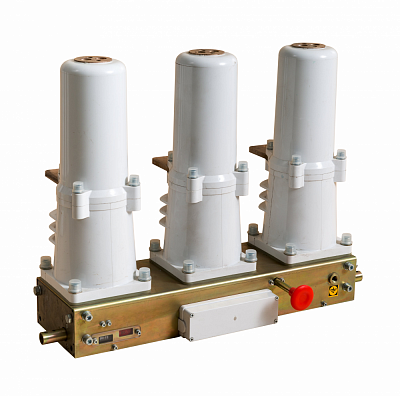

Вакуумные выключатели ВВМ-СЭЩ оснащены электромагнитным приводом с магнитной защелкой. Выключатель предназначен для работы в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 6-10 кВ с любыми видами существующих КРУ и КСО, в любом пространственном положении, без необходимости изменения существующих схем вторичной коммутации. Безопасность персонала обеспечена механической блокировкой и кнопкой ручного отключения.

Преимущества

  • Высокий коммутационный и механический ресурс.
  • Малые габариты и вес.
  • Гарантийный срок эксплуатации — 7 лет.
  • Не требуется проведение текущего и среднего ремонта.
  • Совместимость с любыми существущими ячейками КРУ и КСО.
  • Питание от сети постоянного, выпрямленного и переменного оперативного тока.
  • Малое потребление мощности по цепи оперативного тока.
  • Возможность включения при потере оперативного питания.
  • Работа в любом пространственном положении.
Технические характеристики Значение
Номинальное напряжение, кВ 10
Номинальный ток, А 1000; 1250; 1600
Номинальный ток отключения, кА 20; 31,5
Коммутационный ресурс циклов ВО токов К3 100
Механический ресурс циклов ВО до 50000
