КРУ-СЭЩ-80 6, 10 кВ

КРУ-СЭЩ-80 – это самое современное и безопасное комплектное распределительное устройство среднего напряжения в линейке оборудования производства Электрощит Самара, отвечающее самым высоким требованиям не только российских, но и международных стандартов.

ОБЛАСТИ ПРИМЕНЕНИЯ:

  • в нефтегазовой отрасли
  • в угольной и металлургической промышленности
  • в распределительных сетях энергокомплекса
  • для нужд промышленных предприятий


Cделать заказ
Добавить в список

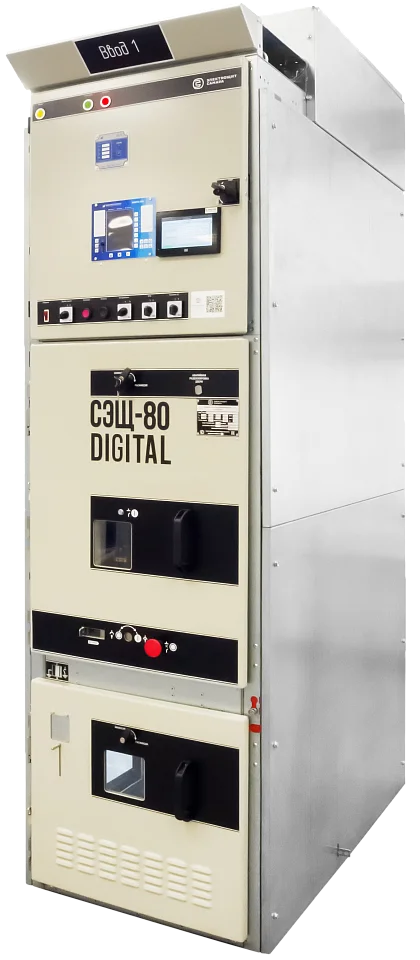

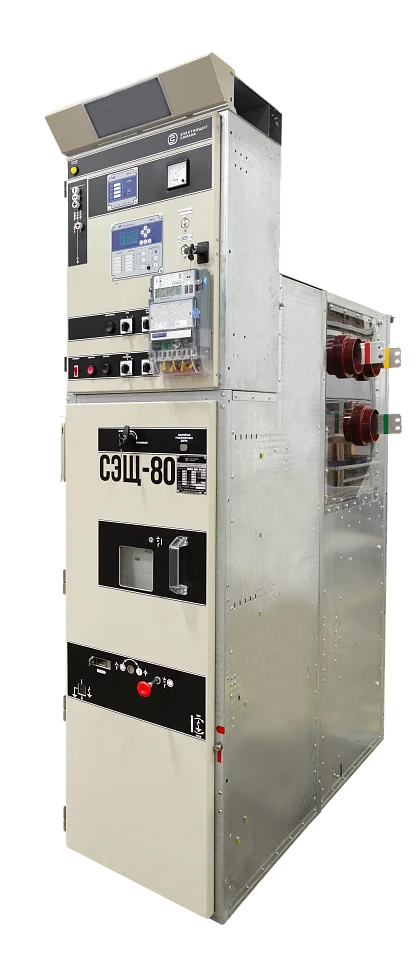

КРУ-СЭЩ-80 6, 10 кВ - фото 1 КРУ-СЭЩ-80 6, 10 кВ - фото 2
Общее описание
Техническая информация
Цифровые решения

Преимущества

  • Классификация по стойкости к внутреннему дуговому замыканию (IAC) до 40 кА в течении 1 сек
  • Безопасность эксплуатации обеспечивается со всех сторон – AFLR в соответствии с ГОСТ 55190-2012
  • Все испытания пройдены только в сертифицированных испытательных центрах
  • Выключатель установлен на собственную тележку для сокращения времени обслуживания
  • Компактные габариты – ширина ячейки 600 мм
  • Реализована возможность дистанционного управления выключателем, выкатным элементом, заземляющим разъединителем
  • Доступные цифровые опции: видеонаблюдение, поддержка МЭК 61850, беспроводной температурный мониторинг

Технические характеристики

Наименование параметра КРУ-СЭЩ-80-10Н КРУ-СЭЩ-80-10С
Номинальное напряжение, кВ
6; 10
6; 10
Номинальный ток главных цепей, A
630; 800; 1000; 1250; 1600; 2000; 3150; 4000
630; 800; 1000; 1250; 1600; 2000
Номинальный ток отключения выключателя, кА
20; 25; 31,5; 40
20; 31,5
Габаритные размеры, мм:
Ширина × Высота × Глубина
600 (750, 1000) × 2715 × 1650 600 (750, 1000) × 2800 × 1400

Перечень комплектующей аппаратуры

Выключатели
ВВУ-СЭЩ; ВВМ-СЭЩ
Трансформаторы тока (КРУ-СЭЩ-80-10Н)
ТОЛ-СЭЩ; ТШЛ-СЭЩ
Трансформаторы тока (КРУ-СЭЩ-80-10С)
ТПЛ-СЭЩ
Трансформаторы напряжения (КРУ-СЭЩ-80-10Н)
НОЛ-СЭЩЗНОЛ-СЭЩ3хЗНОЛ-СЭЩНАЛИ-СЭЩ
Трансформаторы напряжения (КРУ-СЭЩ-80-10С)
ЗНОЛ-СЭЩНАЛИ-СЭЩ
Трансформаторы тока нулевой последовательности
ТЗЛК(Р)-СЭЩ
Трансформаторы тока собственных нужд
ТЛС-СЭЩ

В шкафы КРУ-СЭЩ-80 может быть установлено оборудование и других производителей по требованию заказчика. Полный список оборудования, используемого в КРУ-СЭЩ-80, можно посмотреть в технической информации.

Технические характеристики

Наименование параметра КРУ-СЭЩ-80-10Н КРУ-СЭЩ-80-10С
Номинальное напряжение, кВ
6; 10
6; 10
Номинальный ток главных цепей, A
630; 800; 1000; 1250; 1600; 2000; 3150; 4000
630; 800; 1000; 1250; 1600; 2000
Номинальный ток отключения выключателя, кА
20; 25; 31,5; 40
20; 31,5
Габаритные размеры, мм:
Ширина × Высота × Глубина
600 (750, 1000) × 2715 × 1650 600 (750, 1000) × 2800 × 1400

Доступные цифровые опции

СИСТЕМА ТЕМПЕРАТУРНОГО КОНТРОЛЯ СИСТЕМА ТЕМПЕРАТУРНОГО КОНТРОЛЯ КОНТАКТНЫХ СОЕДИНЕНИЙ

  • Сигнализация о перегревах
  • Сбор данных со всего РУ
  • Поддержка MODBUS-TCP, МЭК-60870, МЭК-61850
Беспроводные температурные датчики БЕСПРОВОДНЫЕ ТЕМПЕРАТУРНЫЕ ДАТЧИКИ

  • Беспроводная передача данных
  • Непрерывный контроль температуры
  • Не требуют дополнительного питания
ЭЛЕКТРОПРИВОД ВЫКАТНОГО ЭЛЕМЕНТА И ЗАЗЕМЛЯЮЩИХ НОЖЕЙ ЭЛЕКТРОПРИВОД ВЫКАТНОГО ЭЛЕМЕНТА И ЗАЗЕМЛЯЮЩИХ НОЖЕЙ

  • Дистанционное управление
  • Безопасная эксплуатация
ЦИФРОВОЙ ДВОЙНИК КРУ-СЭЩ-80
ЦИФРОВОЙ ДВОЙНИК КРУ-СЭЩ-80

  • ТО и Р по состоянию
  • Реальная оценка технического ресурса ячейки КРУ
ЦИФРОВОЙ ПАСПОРТ ЦИФРОВОЙ ПАСПОРТ

  • Онлайн доступ к документации через QR-код
  • Исключение случаев утери документации
ВИДЕОКОНТРОЛЬ ВИДЕОКОНТРОЛЬ

  • Максимальная безопасность персонала
  • Контроль состояния ячейки
  • Удаленное оперативное обслуживание
