Всё большее количество заказчиков ставят себе целью минимизировать площадь, отводимую под КРУ. Особенно актуален этот тренд для электросетевых компаний крупных городов. При этом ячейки КРУ должны оставаться простыми и удобными в эксплуатации. В 2016 г. эти две во многом разнонаправленные задачи были успешно решены службой генерального конструктора компании Электрощит Самара.
Традиционно компактность КРУ достигалась главным образом благодаря применению элегазовой изоляции и элегазовых коммутационных аппаратов, использованию масляной изоляции и твердой изоляции, посредством расположения коммутационных аппаратов на боковой стенке шкафа. У каждого из этих способов есть свои недостатки. Так, элегаз (SF6) крайне вреден для окружающей среды: он относится к парниковым газам и его применение ограничивается международным Киотским протоколом (ратифицирован Россией). Трехпозиционные элегазовые выключатели- разъединители, ввиду нестандартных однолинейных схем ячеек, создают неудобство для эксплуатирующего персонала. Масляная изоляция пожароопасна. Использование твердой изоляции требует соблюдения высочайших требований к качеству ее производства, что зачастую существенно увеличивает цену изделия. Боковое расположение коммутационных аппаратов затрудняет обслуживание ячейки, в особенности доступ к кабелю в отсеке линейных присоединений.
Сегодня развитие КРУ идет параллельно с эволюцией вакуумных выключателей. Современные методы литья компаундов и другие технологии дали возможность сделать эти аппараты более компактными. Малогабаритные вакуумные выключатели собственного производства, оптимальные методы компоновки шкафов и компьютерное моделирование позволили компании Электрощит Самара разработать ячейки КРУ-СЭЩ-70 на 10 и 20 кВ в новом компактном исполнении. При этом была сохранена привычная, отлично зарекомендовавшая себя концепция КРУ с кассетным выключателем, расположенным в средней части шкафа.
Основные преимущества КРУ-СЭЩ-70 нового поколения:
– сохранение удобства обслуживания и ремонта при повышенной компактности;
– возможность дистанционного управления выдвижным элементом и заземляющим разъединителем, обеспечивающая безопасность персонала и дополнительное удобство обслуживания;
– температурная диагностика ошиновки шкафа, гарантирующая раннее предупреждение о необходимости обслуживания.

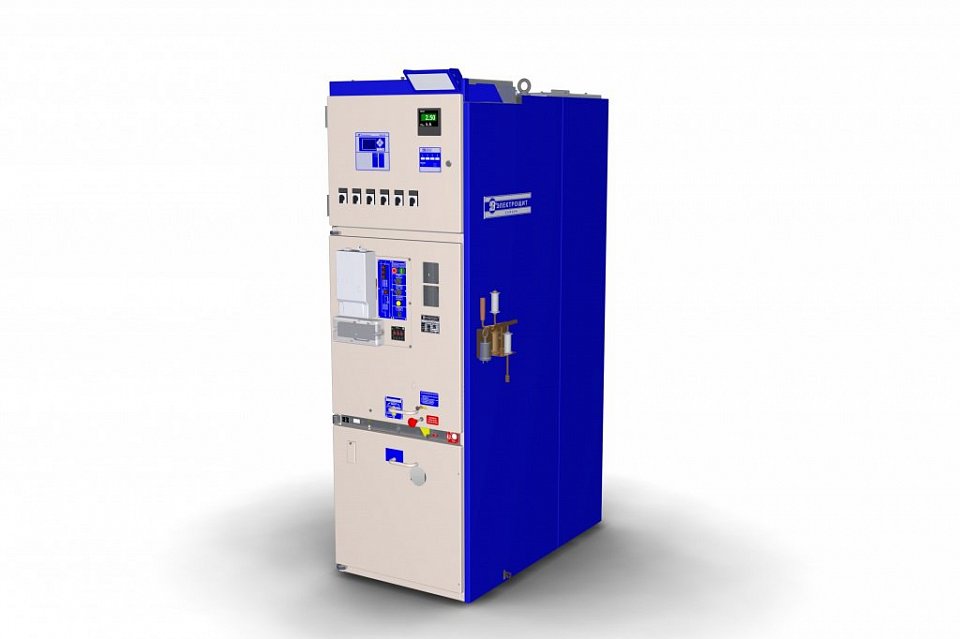

Ширина компактной ячейки КРУ-СЭЩ-70 на 10 кВ с воздушной изоляцией – 650 мм при I ном главных цепей до 1250 А и токе термической стойкости до 25 кА включительно. Компактность достигается благодаря применению нового вакуумного выключателя ВВУ-СЭЩ-10 и изоляторов нового типа, а также незначительным изменениям в измерительных трансформаторах тока ТОЛ-СЭЩ-10. Высочайшее удобство обслуживания ячейки обеспечивается, в частности, расположением трансформаторов тока под отсеком выдвижного элемента (решение защищено патентом). Новая ячейка стыкуется со стандартными ячейками КРУ-СЭЩ-70 без переходных шкафов. Ток сборных шин – до 4000 А включительно. Ячейка успешно прошла испытания согласно ГОСТ 14693-90. Если у заказчика нет жестких требований к компактности КРУ, то ячейка шириной 750 мм по-прежнему доступна для заказа.
Ширина компактной ячейки КРУ-СЭЩ-70 на 20 кВ с воздушной изоляцией – 750 мм при I ном главных цепей до 1250 А и токе термической стойкости до 25 кА. Ранее компактные КРУ на 20 кВ на отечественный рынок поставляли в основном зарубежные компании, а теперь это оборудование производится и в России. Одно из преимуществ компактной ячейки КРУ-СЭЩ-70 на 20 кВ – вывод вторичных цепей трансформаторов тока в релейный отсек с возможностью их пломбирования. Ячейка успешно прошла испытания согласно ГОСТ 14693-90. Если у заказчика нет жестких требований к компактности КРУ, то ячейка шириной 1000 мм по-прежнему доступна для заказа.
В рамках расширения серии КРУ-СЭЩ-70 разработаны ячейки на 10 и 20 кВ (как в стандартном, так и в компактном исполнении) со степенью защиты IP41 в соответствии с ГОСТ 14254-96. То есть оболочка шкафа обеспечивает защиту персонала от доступа к опасным частям и защиту оборудования от попадания в ячейку твердых посторонних предметов диаметром более 1 мм и проникновения влаги в виде капель воды, падающих вертикально. Ячейки со степенью защиты IP41 успешно прошли испытания и могут применяться на объектах со сложными условиями среды внутри ПС и повышенными требованиями к безопасности. Такие требования предъявляются промышленными предприятиями, а в ряде случаев – электросетевыми и генерирующими компаниями.
