Таким образом, для создания полноценно цифровых подстанций необходимо разработать первичное оборудование, которое изначально поддерживает протокол стандарта МЭК 61850.
Одним из шагов в этом направлении является проект привода ПД-СЭЩ «Smart» для разъединителей наружной установки.

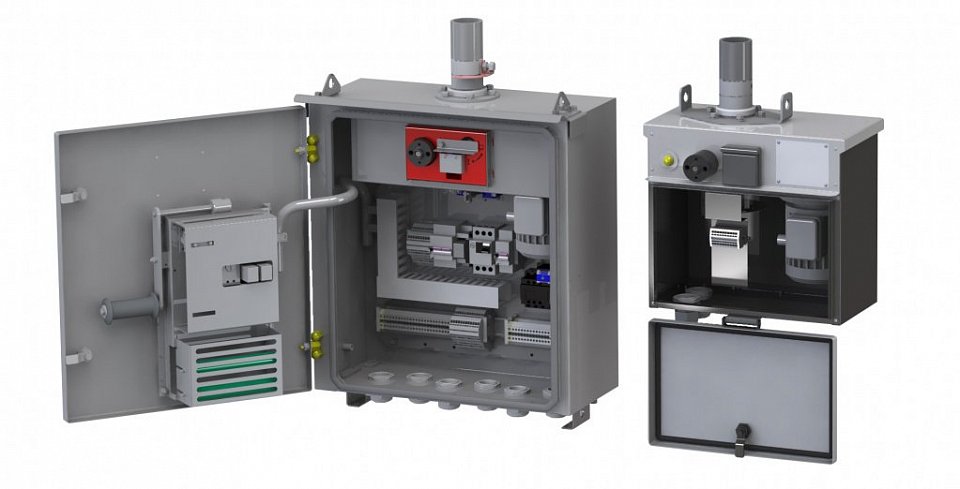

Привод состоит из одного или нескольких исполнительных механизмов, устанавливаемых на разъединителе и шкафа управления, в котором размещены силовые элементы и микропроцессорный блок логики.
Уникальной особенностью привода является бесконтактный способ контроля положения с помощью волоконно-оптической сенсорной системы. Отказ от электромеханических концевых выключателей устраняет ненадежное аналоговое звено в приводе.
В исполнительном механизме привода остаются: мотор-редуктор, система аварийного ручного оперирования, анти-конденсатный обогрев, несколько клемм и волоконно-оптическая система.
ПД-СЭЩ «Smart» для цифровых подстанций:
• полностью исключает ложные сигналы, возникающие вследствие окисления контактов;
• не требует обслуживания;
• не требует электроэнергии для обогрева (только анти-конденсатный по датчику росы);
• работает в экстремальных условиях загрязнения, попадания снега и воды;
• не чувствителен к электромагнитным помехам;
• в рабочем состоянии исполнительный механизм полностью обесточен;
• работоспособен в любой момент времени, включая пуск из полностью обесточенного состояния;
• монтаж привода и вторичных цепей занимает минимальное время;
• компактен
Шкаф управления производства ООО «НТЦ «Механотроника»
• проводит самодиагностику силовых блоков, цепей двигателя, цепей аварийного ручного оперирования, цепей обогрева;
• проводит мониторинг скорости и времени операций включения-отключения разъединителя, потребляемых токов и их отклонений от стандартных параметров;
• интегрирует привод в цифровую часть подстанции по МЭК 61850.
В настоящее время собран макетный образец привода. Начало промышленного производства запланировано на 2014 год
