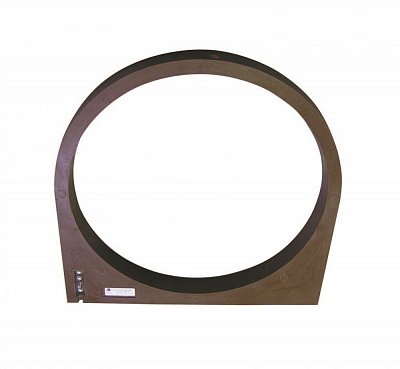

ТЗЛВ-СЭЩ 10 кВ

Датчик тока трансформаторный нулевой последовательности ТЗЛВ-СЭЩ на класс напряжения 10 кВ. Трансформатор ТЗЛВ-СЭЩ предназначен для поиска ВЛ 6-10 кВ с однофазным замыканием на землю в сетях с изолированной и компенсированной нейтралью в комплекте с прибором УСЗ-3С. ТЗЛВ-СЭЩ 10 кВ устанавливается в комплектные распределительные устройства КРУ СЭЩ. Трансформатор изготавливается в климатическом исполнении “У” и “Т” категории размещения 2 по ГОСТ 15150-69.

Cделать заказ

Добавить в список

Общее описание

Техническая информация

Преимущества

Применена технология изготовления “RITZ”.
Удобство монтажа датчика тока.
Выводы защищены защитной крышкой.

Документация

Каталог продукции

Брошюра Измерительные трансформаторы

Техническая информация

ТИ ОРТ.135.009 ТЗЛВ-СЭЩ-10

3D модели ТЗЛВ-СЭЩ-10кВ

Руководства по эксплуатации

ТЗЛВ-СЭЩ-10 РЭ

Скачать всю документацию одним файлом

Технические характеристики

Технические характеристики	Значение
Класс напряжения, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный частота, Гц	50
Первичный ток однофазного замыкания, не более, А	500
Вторичный ток однофазного замыкания, не более, А	1,25

Технические характеристики

Технические характеристики	Значение
Класс напряжения, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный частота, Гц	50
Первичный ток однофазного замыкания, не более, А	500
Вторичный ток однофазного замыкания, не более, А	1,25
