ТШЛ-СЭЩ 0,66 кВ
Класс напряжения, кВ
0,66
Номинальный первичный ток, А
150-5 000
Номинальный вторичный ток, А
1; 5
Число вторичных обмоток
1
Номинальный класс точности для измерений и учета
0,2; 0,2S;0,5; 0.5S; 1
Опросный лист на ТОЛ, ТШЛ, ТПЛ
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, см)
...х...х...
Цена формируется под проект
В наличии
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, см)
...х...х...
Описание

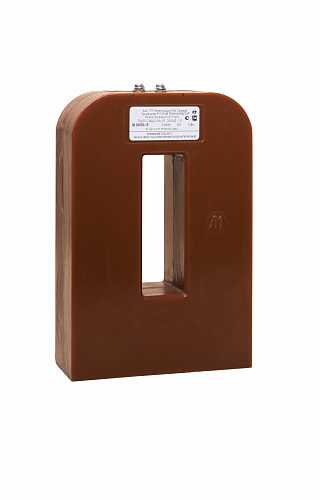

Измерительный трансформатор тока ТШЛ-СЭЩ шинный на класс напряжения 0,66 кВ. Трансформатор предназначен для передачи сигнала измерительной информации приборам измерения. Трансформатор устанавливается в низковольтные комплектные устройства НКУ-СЭЩ. Трансформатор изготавливается в климатическом исполнении “У”, категории размещения 2 по ГОСТ 15150-69.
Преимущества
- Вторичные выводы защищены защитной крышкой.
- Широта номенклатуры по предлагаемым размерам шин, кабеля, расположению вторичных выводов, первичных токов.
| Технические характеристики | Значение |
|---|---|
| Класс напряжения, кВ | 0,66 |
| Номинальный первичный ток, А | 150-5 000 |
| Номинальный вторичный ток, А | 1; 5 |
| Число вторичных обмоток | 1 |
| Номинальный класс точности для измерений и учета | 0,2; 0,2S;0,5; 0.5S; 1 |
| Номинальный класс точности для защиты | 5P; 10P |
| Н оминальный коэффициент безопасности приборов Кбном вторичной обмотки для измерений | 5;18 |
| Рабочая температура, °С | -45° +40° |
Техническая информация
Разрешительная документация
| Технические характеристики | Значение |
|---|---|
| Класс напряжения, кВ | 0,66 |
| Номинальный первичный ток, А | 150-5 000 |
| Номинальный вторичный ток, А | 1; 5 |
| Число вторичных обмоток | 1 |
| Номинальный класс точности для измерений и учета | 0,2; 0,2S;0,5; 0.5S; 1 |
| Номинальный класс точности для защиты | 5P; 10P |
| Н оминальный коэффициент безопасности приборов Кбном вторичной обмотки для измерений | 5;18 |
| Рабочая температура, °С | -45° +40° |
ТШЛ-СЭЩ 0,66 кВ
Срок изготовления
Под заказ
Габаритные размеры (ВхШхГ, см)
...х...х...
