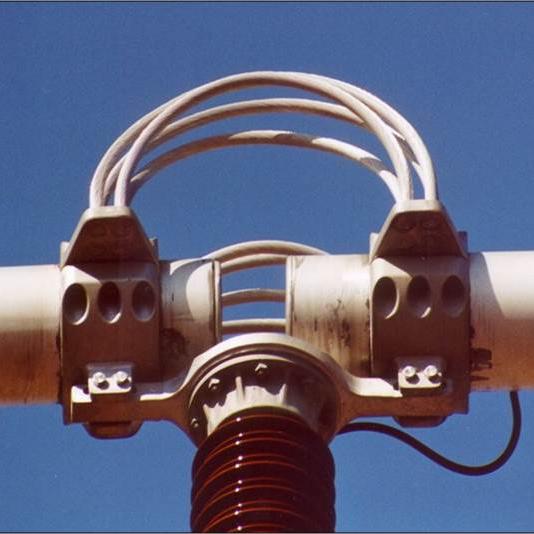

Ошиновка жесткая ОЖ-СЭЩ

Ошиновка жесткая используется на открытых и закрытых подстанциях напряжением 35, 110 и 220 кВ для электрического соединения высоковольтных аппаратов между собой.

Применение шинных порталов с гибкой ошиновкой не требуется и, следовательно, установки фундаментов под них. Таким образом вы получаете экономию площадки строительства энергообъекта, сокращение затрат на строительно монтажные работы, а также экономию материалов.

Cделать заказ

Добавить в список

Общее описание

Техническая информация

Преимущества

Не требует обслуживания.
Позволяет в значительных пределах компенсировать неточности при установке блоков.
Легко собирается и при необходимости разбирается.
Работает в широком диапазоне температур от -60° до +40°.
Обладает высокой сейсмостойкостью – 9 баллов по MSK-64.
Возможна транспортировка любым удобным видом транспорта.

Документация

Техническая информация

ТИ-183 версия 1.5 Ошиновка жесткая часть 1

Опросный лист

Опросный лист на жесткую ошиновку ОЖ-СЭЩ

Руководства по эксплуатации

Руководство по эксплуатации 0ГК.412.257 Ошиновка жесткая

Скачать всю документацию одним файлом

Технические характеристики

Технические характеристики	Значение
Номинальное напряжение , кВ	35; 110; 150; 220
Номинальный ток, А	630; 1 250; 2 000; 3 150
Ток электродинамической стойкости, кА	65; 80; 102; 128
Ток термической стойкости в течение 3 сек, кА	25; 31,5; 40; 50
Уровень изоляции по ГОСТ 1516.3-96	Нормальный/Повышенный

Технические характеристики

Технические характеристики	Значение
Номинальное напряжение , кВ	35; 110; 150; 220
Номинальный ток, А	630; 1 250; 2 000; 3 150
Ток электродинамической стойкости, кА	65; 80; 102; 128
Ток термической стойкости в течение 3 сек, кА	25; 31,5; 40; 50
Уровень изоляции по ГОСТ 1516.3-96	Нормальный/Повышенный
