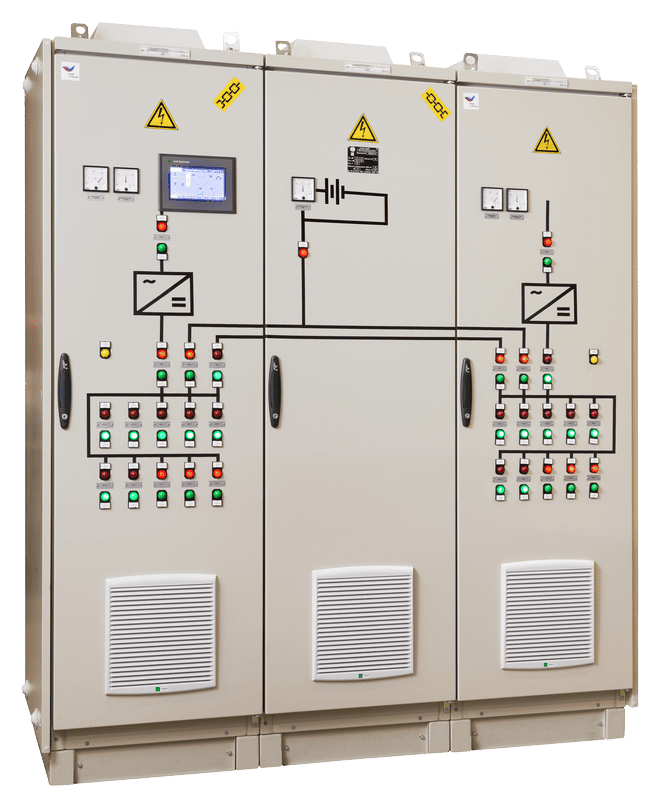

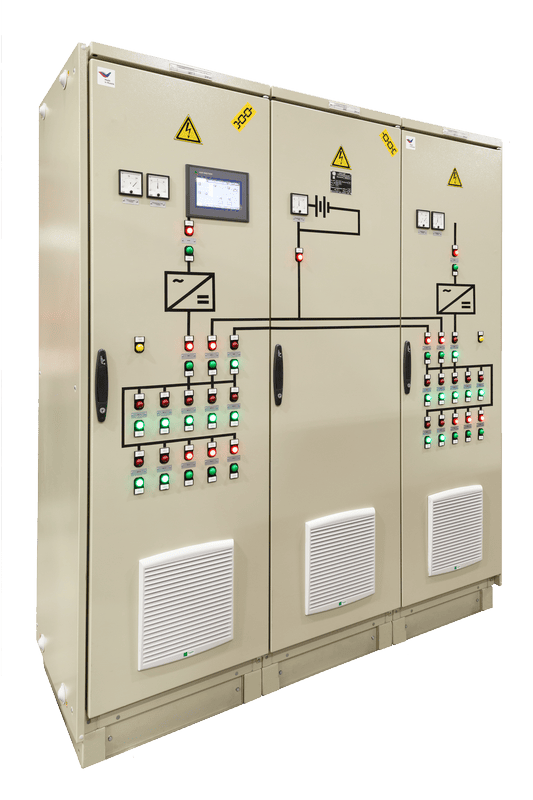

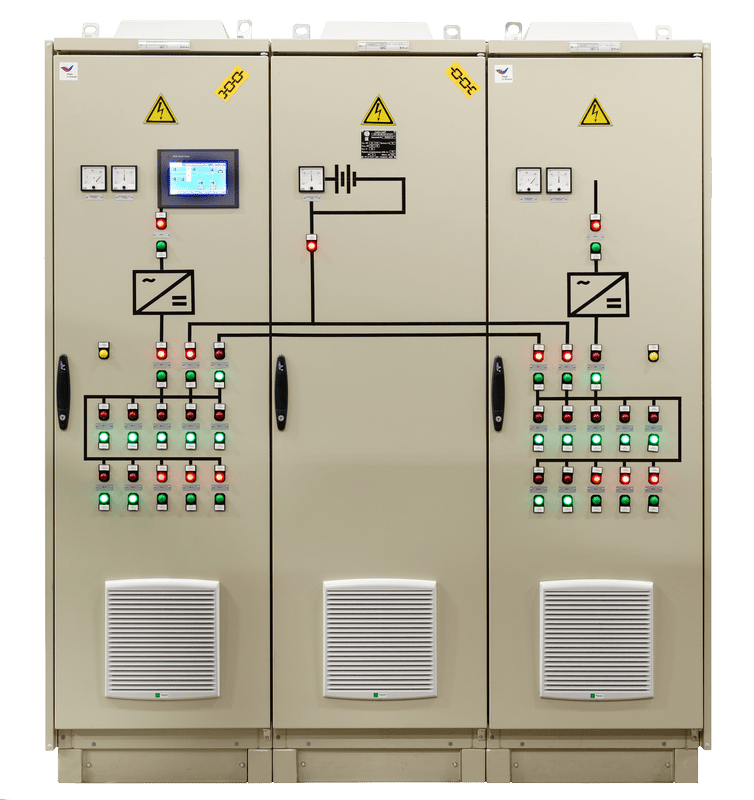

СОПТ-СЭЩ предназначена для бесперебойного питания оперативных цепей подстанций от 35 кВ и выше. Она обеспечивает работу цепей управления, автоматики, сигнализации, телемеханики, измерения, защиты и многих других ответственных потребителей.

Cделать заказ

Добавить в список

Общее описание

Техническая информация

Ключевые особенности

Законченное решение, проектируемое под проект;
Полный цикл изготовления на площадке Самара-Электрощит;
Применение оптимизированных технических решений – конструктивных, элементной базы;
Оболочка шкафов собственного изготовления – скорость, гибкость в подходе при реализации проектных решений, решение нетривиальных задач;
Презентабельный внешний вид, возможность окраски в корпоративные цвета;
Высший уровень удобства обслуживания, эксплуатации и гарантированная безопасность;
Система менеджмента качества предприятия и контроль на всех этапах производства;
Сервисное обслуживание и поддержка.

Документация

Каталог продукции

Листовка по СОПТ-СЭЩ

Техническая информация ТИ-224-2021 04.2023

Опросный лист

Опросный лист на СОПТ-СЭЩ 16.03.2023

Разрешительная документация

Сертификат соответствия НКУ: шкафы управления оперативным током СОПТ-СЭЩ

Скачать всю документацию одним файлом

Технические характеристики

Номинальное выходное напряжение постоянного тока Un, В	220
Диапазон регулирования выходного напряжения, В	175-255
Номинальное входное питающее напряжение U_e, В	230/400
Допустимые отклонения входного напряжения	+/- 15%
Номинальная частота питающего напряжения f_n, Гц	50
Номинальное напряжение изоляции на стороне питающего напряжения U_i, В	690
Номинальное импульсное выдерживаемое напряжение на стороне питающего напряжения U_imp, кВ	8
Номинальное напряжение изоляции на стороне выходного напряжения U_i, В	220
Номинальное импульсное выдерживаемое напряжение на стороне выходного напряжения U_imp, кВ	6
Пульсация выходного напряжения при работе на полную нагрузку, при отключенной батареи, не более, %	5
Точность поддержания напряжения в режиме стабилизации напряжения, не менее	1% Un
Точность поддержания ток в режиме стабилизации тока, не менее	1% In
КПД, не менее	93%
Перегрузочная способность, сек: 150% 125% 110% 105%	10 30 60 Не ограниченно
Номинальный выходной ток In, А	До 100
Номинальная ёмкость установленных аккумуляторных батарей, Ач	80, 100, 125
Ток электродинамической стойкости, кА, не менее	7
Ток термической стойкости, кА, не менее	3
Степень загрязнения окружающей среды по ГОСТ Р 51321.1 и ГОСТ IEC 61439-1	степень 3
Степень защиты IP по ГОСТ 14254	20 / 31 / 42 / 54
Классификация согласно ЭМС	Группа A
Класс защиты от импульсных перенапряжений	IV
Высота шкафов, мм	2200
Ширина шкафов, мм	600, 800
Глубина шкафов, мм	600
Расположение подключения кабеля	сверху, снизу
Тип обслуживания СОПТ	одностороннее
Окраска	полимерная порошковая, RAL7032, шагрень, не менее 80мкм *
Толщина металла стоек, дверей, деталей внешней оболочки, монтажных плат	2мм

*- возможна окраска в другие цвета, необходимые по заказу
