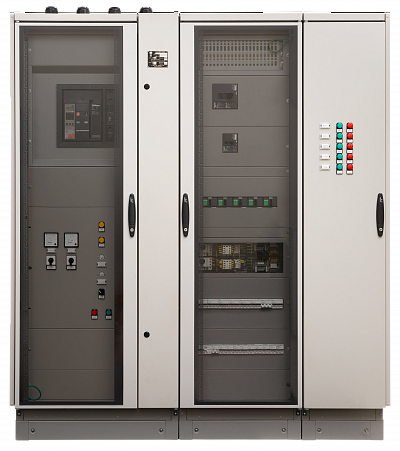

НКУ-СЭЩ-М

Низковольтное комплектное устройство НКУ-СЭЩ-М, предназначено для приема и распределения электрической энергии трех-фазного переменного тока частотой 50 Гц напряжением 0,4 кВ и 0,69 кВ. В сетях с глухо заземлённой или изолированной нейтралью. Для защиты линий отходящих фидеров и приводной техники от токов короткого замыкания и перегрузок.

Cделать заказ

Добавить в список

Общее описание

Техническая информация

Цифровые опции

Преимущества

Высокая степень надежности достигается за счет применения в НКУ-СЭЩ-М, оборудования собственного производства. Перед поставкой заказчику собранные распределительные щиты проходят полный цикл приемо-сдаточных испытаний.
Возможность применения как стандартной медной, так и инновационной системы алюминиевых шин.
Гибкость конструктива позволяет реализовывать широкий спектр технических решений и обеспечивает оптимальные габариты распределительного щита.
Максимальная степень разделения 4b между отсеками обеспечивает высокий уровень безопасности.
НКУ-СЭЩ-М обладает широкими функциональными возможностями: локальный и дистанционный мониторинг состояния коммутационной аппаратуры, реализация различных схемных решений в соответствии с требованиями заказчика.

Документация

Каталог продукции

Каталог НКУ-СЭЩ-М

Новое поколение НКУ

Техническая информация

ТИ-205-2017 версия 1.11

Опросный лист

Опросный лист НКУ-СЭЩ-М (1 из 2)

Опросный лист НКУ-СЭЩ-М (2 из 2)

Разрешительная документация

Сертификат соответствия Таможенного Союза НКУ-СЭЩ-М

Сертификат соответствия требованиям нормативных документов ГОСТ IEC61439-1-2013

Декларация о соответствии ТР ТС НКУ-СЭЩ-М

Базовые альбомы

Альбом схем 0ГК.138.016 НКУ-СЭЩ-М

Руководства по эксплуатации

Руководство по эксплуатации 0ГК.412.313 НКУ-СЭЩ-М

Скачать всю документацию одним файлом

Технические характеристики

Технические характеристики	Значение
Номинальный ток сборных шин, А	до 5000
Номинальный ток групповых шин, А	630 – 3200
Номинальное рабочее напряжение переменного тока главной цепи, В	380; 690
Номинальное импульсное выдерживаемое напряжение, кВ	8; 12
Ток термической стойкости кА, односекундный при напряжении 0,4 кВ	До 100
Ток электродинамической стойкости шин кА при напряжении 0,4 кВ	До 220
Степень внутреннего разделения	до 4b

Технические характеристики

Технические характеристики	Значение
Номинальный ток сборных шин, А	до 5000
Номинальный ток групповых шин, А	630 – 3200
Номинальное рабочее напряжение переменного тока главной цепи, В	380; 690
Номинальное импульсное выдерживаемое напряжение, кВ	8; 12
Ток термической стойкости кА, односекундный при напряжении 0,4 кВ	До 100
Ток электродинамической стойкости шин кА при напряжении 0,4 кВ	До 220
Степень внутреннего разделения	до 4b

Доступные цифровые опции

	ЛОКАЛЬНАЯ АВТОНОМНАЯ СИСТЕМА УПРАВЛЕНИЯ Визуализация и мониторинг состояния электроустановки
	СИСТЕМА ТЕМПЕРАТУРНОГО КОНТРОЛЯ Комплексное решение Сбор данных со всего распределительного устройства
	БЕСПРОВОДНЫЕ ТЕМПЕРАТУРНЫЕ ДАТЧИКИ Датчики не требуют дополнительного питания, работают от тока подходящего по контролируемой шине. Минимальный ток — 6 А
	ЦИФРОВОЙ ПАСПОРТ Он-лайн доступ к документации через QR-код
