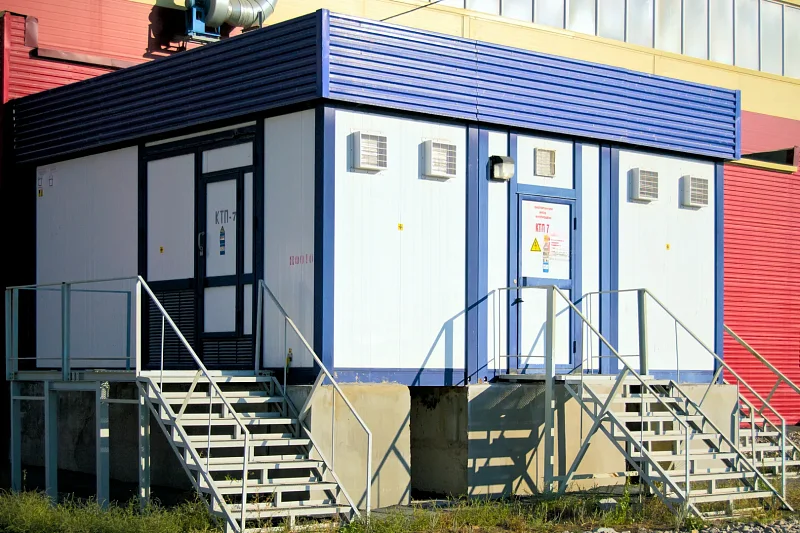

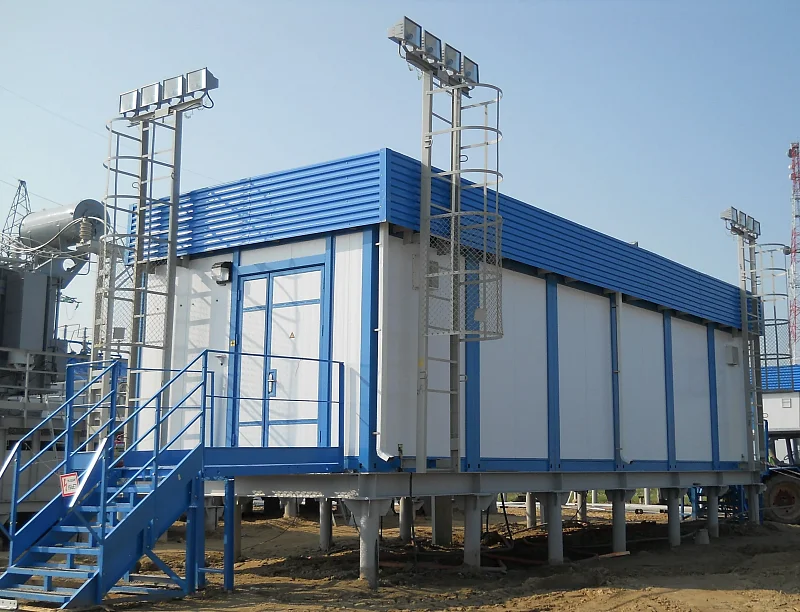

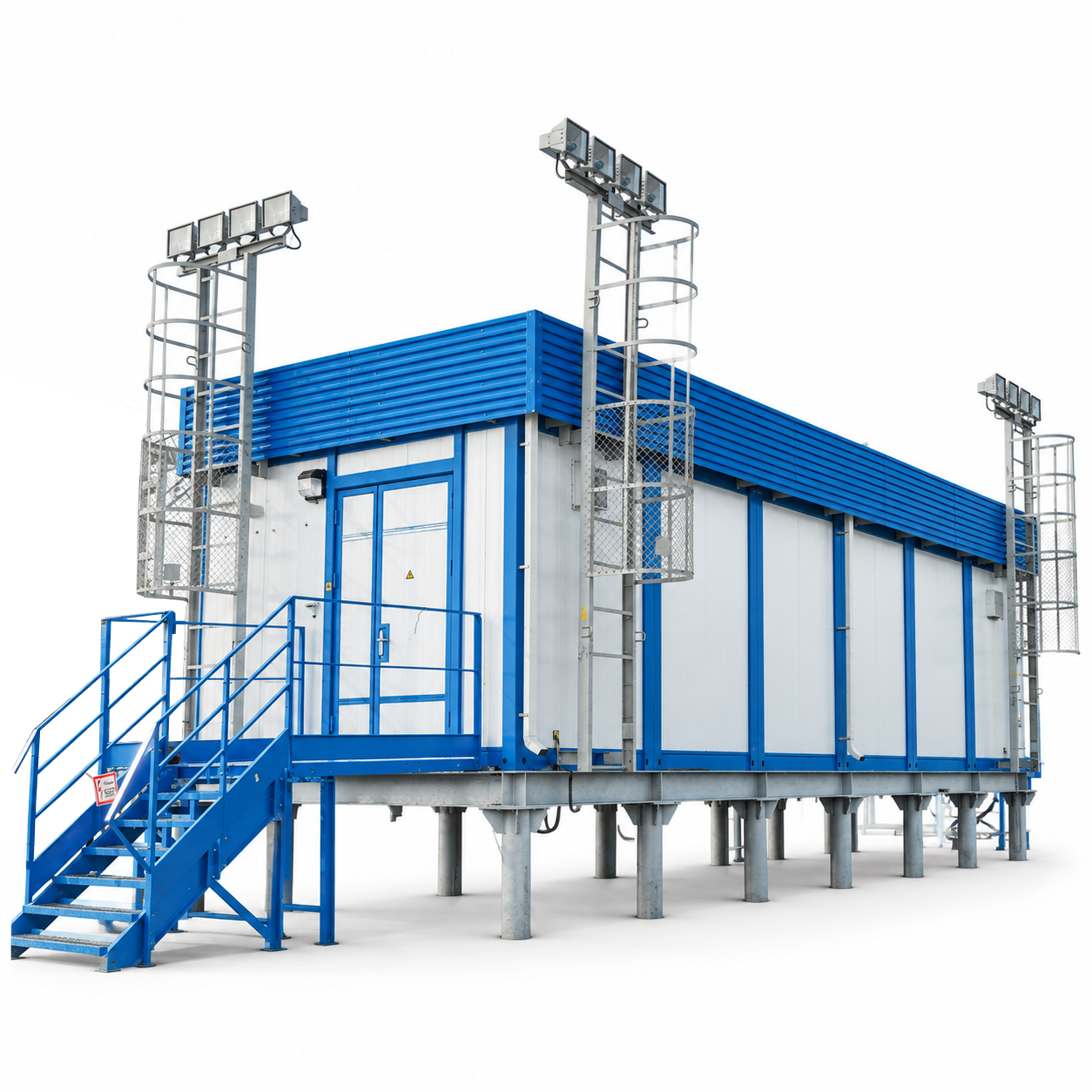

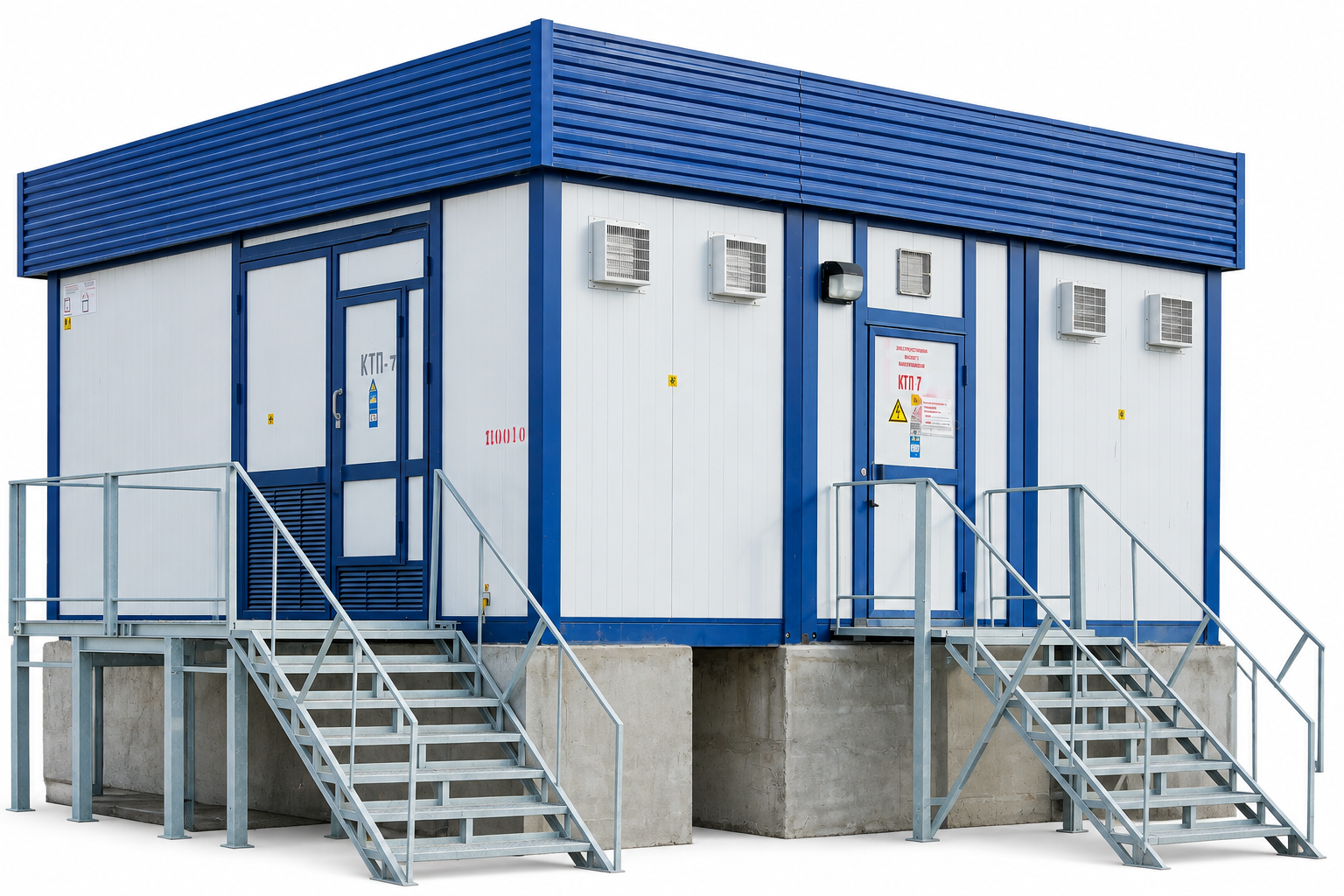

Комплектная трансформаторная подстанция внутренней установки КТП-СЭЩ-П

КТП-СЭЩ-П

КТП-СЭЩ-П представляет собой комплектное устройство на высоковольтной ячейке (КСО-СЭЩ), силового трансформатора с сухой или масляной (ТМГ-СЭЩ) изоляцией и распределительного щита.

Для подключения питания от дизельгенераторной установки устанавливается автоматический выключатель. При необходимости КТП-СЭЩ-П могут быть снабжены выдвижными блоками для размещения релейной защиты.

Комплектные трансформаторные подстанции, предназначены для приёма, преобразования и распределения электроэнергии трёхфазного переменного тока частотой 50 и 60 Гц, напряжением 6-10/0.4; 0.44; 0.69 кВ. Применяются для электроснабжения потребителей собственных нужд атомных, тепловых и гидроэлектростанций, а так же на газокомпрессорных станциях.

Cделать заказ

Добавить в список

Общее описание

Техническая информация

Преимущества

Высокая степень надежности достигается за счет применения в КТП-СЭЩ-П оборудования собственного производства. Перед поставкой заказчику все оборудование проходит полный цикл приемо-сдаточных испытаний.
Применение силовых трансформаторов с пониженными потерями.
Для удобства обслуживания релейное оборудование размещается в выдвижных отсеках.

Документация

Каталог продукции

Каталог КТП-СЭЩ

Техническая информация

ТИ-075-2008 версия 1.9 КТПА, КТПП, КТПСН часть 1 ТИ-075-2008 версия 1.7 КТПА, КТПП, КТПСН часть 2 ТИ-090-2009 версия 1.31 Модуль электротехнических блоков

Опросный лист

Опросный лист 2КТП-СЭЩ-А (2-х рядное расположение с аварийным вводом) Опросный лист 2КТП-СЭЩ-А (2-х рядное расположение с аварийным вводом) Опросный лист 2КТП-СЭЩ-П (однорядное расположение) Опросный лист 2КТП-СЭЩ-П (однорядное расположение) Опросный лист 2КТП-СЭЩ-П (2-х рядное расположение) Опросный лист 2КТП-СЭЩ-П (2-х рядное расположение)

Разрешительная документация

Декларация о соответствии КТП-СЭЩ мощностью 250 до 3150 кВА Сертификат соответствия СДС «ИНТЕРГАЗСЕРТ» КТП-СЭЩ-П

Базовые альбомы

Базовый альбом к ТИ-075, ТИ-090 КТПП, КТПА, КТПСН Альбом компоновочных решений КТП-СЭЩ с размещением в блочно-модульном здании

Руководства по эксплуатации

Руководство по эксплуатации ОГК.412.160 КТПП, КТПА, КТПСН Руководство по эксплуатации 0ГК.412.307 КТП-СЭЩ-А, КТП-СЭЩ-П, КТП-СЭЩ-СН напряжением до 10 кВ мощностью 250-3150 кВА

Скачать всю документацию одним файлом

Технические характеристики

Технические характеристики	Значение
Мощность силового трансформатора, кВА	250 - 3150
Номинальное напряжение на стороне высшего напряжения (ВН), кВ	6; 10
Номинальное напряжение на стороне низшего напряжения (НН), кВ	0,4; 0,44; 0,69
Наибольшее напряжение на стороне высшего напряжения (ВН), кВ	7,2; 12
Ток термической стойкости на стороне НН в течение 1 с, кА	До 60
Ток электродинамической стойкости на стороне НН, кА	До 150
Сейсмостойкость	9 баллов на 0 м по шкале MSK 64
Функциональные блоки	Стационарные, Втычные

Технические характеристики

Технические характеристики	Значение
Мощность силового трансформатора, кВА	250 - 3150
Номинальное напряжение на стороне высшего напряжения (ВН), кВ	6; 10
Номинальное напряжение на стороне низшего напряжения (НН), кВ	0,4; 0,44; 0,69
Наибольшее напряжение на стороне высшего напряжения (ВН), кВ	7,2; 12
Ток термической стойкости на стороне НН в течение 1 с, кА	До 60
Ток электродинамической стойкости на стороне НН, кА	До 150
Сейсмостойкость	9 баллов на 0 м по шкале MSK 64
Функциональные блоки	Стационарные, Втычные
