Комплектное распределительное устройство КРУС-СЭЩ-75
избранное

КРУС-СЭЩ-75 6, 10 кВ

Комплектное распределительное устройство стационарное КРУС-СЭЩ-75, предназначено для приёма и распределения электроэнергии трёхфазного переменного тока частотой 50 Гц напряжением 6-10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

КРУС-СЭЩ-75 применяются при новом строительстве РУ, расширении, реконструкции и техническом перевооружении следующих объектов:

  • Распределительных пунктов, трансформаторных подстанций городских электрических сетей;
  • Распределительных трансформаторных подстанций промышленных предприятий;
  • Тяговых подстанций городского электрического транспорта и метрополитена;
  • Понизительных подстанций распределительных сетей;
  • Комплектных трансформаторных подстанций высокой степени заводской готовности.


Cделать заказ
Добавить в список

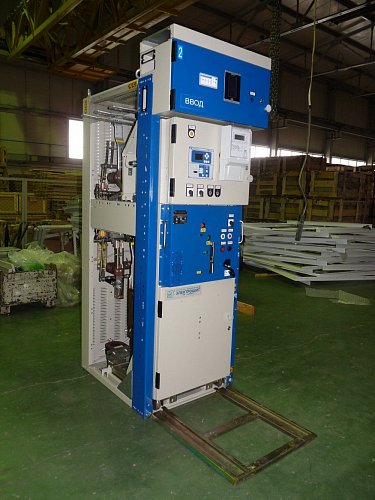

КРУС-СЭЩ-75 6, 10 кВ - фото 1
Общее описание
Техническая информация

Преимущества

  • Минимальные временные затраты на обслуживание встроенных компонентов и удобство в эксплуатации.
  • Камера без выкатных элементов, выдвижной блок выкатывается только для ремонта.
  • Возможность выкатить тележку, не разрывая цепь оперативного питания.
  • Габарит ячейки по глубине меньше, чем у аналогов.
  • Легкодоступный трансформатор напряжения на вводе.

Технические характеристики

Технические характеристики Значение
Номинальное напряжение, кВ
6, 10
Номинальный ток главных цепей
630, 1000, 1600
Номинальный ток отключения вакуумного выключателя, кА 20
Габаритные размеры, мм (Ширина × Высота × Глубина)
750 × 2052 × 900


Перечень комплектующей аппаратуры

Комплектующая аппаратура Название
Выключатели  ВВУ-СЭЩ; ВВМ-СЭЩ; ВНА-СЭЩ
Трансформаторы тока
ТОЛ-СЭЩ
Трансформаторы тока нулевой последовательности
ТЗЛК-СЭЩ; ТЗЛКР-СЭЩ; CSH-120 (200)
Трансформаторы напряжения
ЗНОЛ-СЭЩНАЛИ-СЭЩ; НОЛ-СЭЩ
Трансформаторы собственных нужд
ТЛС-СЭЩ
Ограничители перенапряжений
ОПН-6(10)
Предохранители
ПКТ; ПКН
*Полный список оборудования, используемого в КРУ-СЭЩ-75 можно посмотреть в ТИ

Технические характеристики

Технические характеристики Значение
Номинальное напряжение, кВ
6, 10
Номинальный ток главных цепей
630, 1000, 1600
Номинальный ток отключения вакуумного выключателя, кА 20
Габаритные размеры, мм (Ширина × Высота × Глубина)
750 × 2052 × 900
