Ретрофит от Электрощит Самара

Электрощит Самара спешит поделиться как проходит модернизация оборудования (Ретрофит) у наших клиентов. Недавно команда закончила ретрофит вакуумного выключателя на 27,5 кВ на подстанции «Готинская».

Иногда происходит так, что часть оборудования выходит из строя. Покупать новое оборудование – не всегда подходящий вариант для клиента. Но модернизация вышедших из строя компонентов или их замена значительно удешевляют расходы. Недавно команда Электрощит Самара закончила ретрофит вакуумного выключателя на 27,5 кВ на подстанции «Готинская», РЖД. Этот проект не является стандартным. Работа над такими проектами - это всегда совместные и слаженные усилия сразу нескольких функций компании: коммерческой сервис-службы, инженерной сервис-службы и производства.

1. На подстанции клиента вышел из строя выключатель. Когда сгорает выключатель, сеть остается без питания. До замены был установлен выключатель другого производителя. Что происходит в начале процесса? На начальном этапе клиент присылает фотографии и эскизы для первоначальной оценки возможности установки оборудования Электрощит Самара.

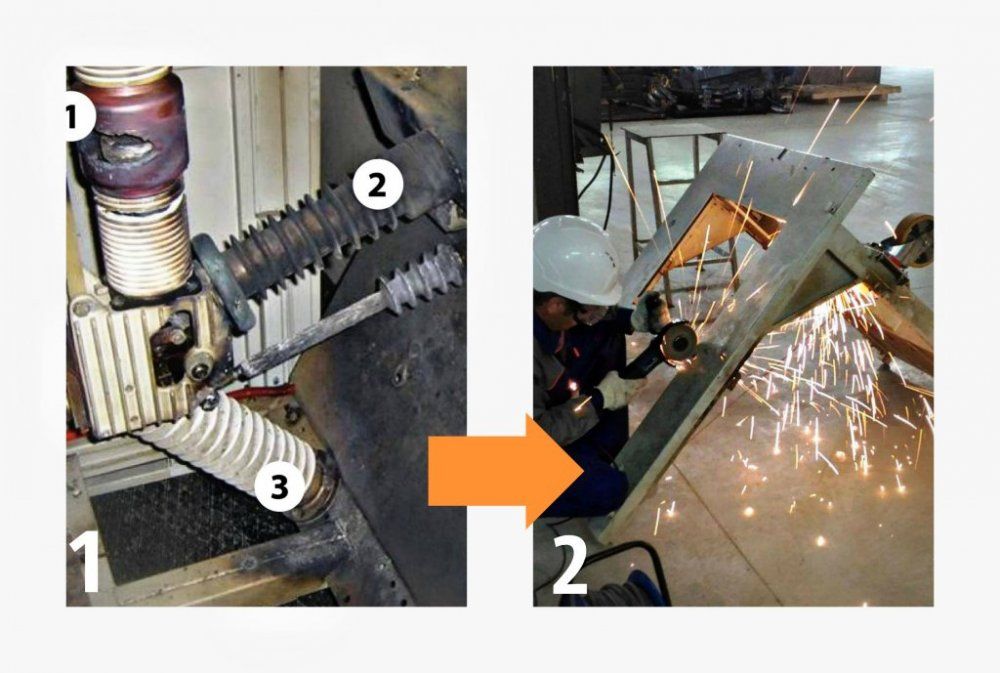

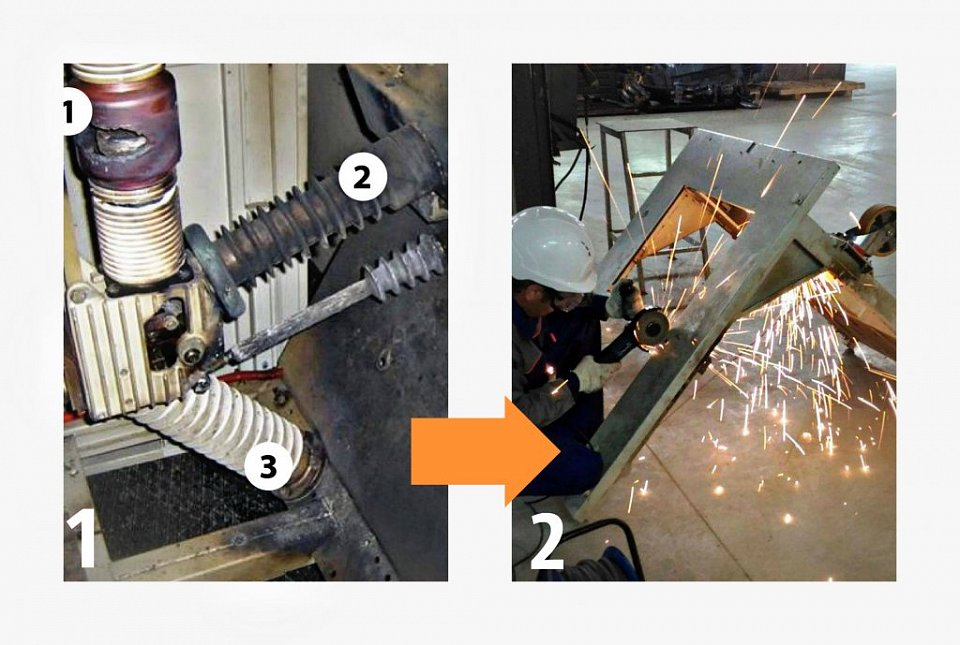

Сгоревший выключатель (1 - Вакуумная дугогасительная камера; 2 - Ограничитель перенапряжения; 3 - Опорный изолятор)

 2. После инженер-конструктор выезжают на подстанцию, чтобы сделать уже точные замеры, пообщаться со специалистами клиента и узнать причины вывода из строя выключателя. После подготовки все технической документации начинается замена оборудования.

 3. Вышедшее из строя оборудование доставляется на производство Электрощит Самара. На первом этапе все оборудование на тележке демонтируется. Чаще всего сервисная служба поставляет готовые выкатные элементы сразу на площадку. В данном случае заказчик захотел сохранить старый.

 4. На втором этапе дорабатывается каркас тележки. Подготавливаются все комплектующие и детали. Новый ограничитель перенапряжения готов к установке.

 5. На третьем этапе монтажная группа устанавливает оборудование (новый вакуумный выключатель и трансформатор производства Электрощит Самара).

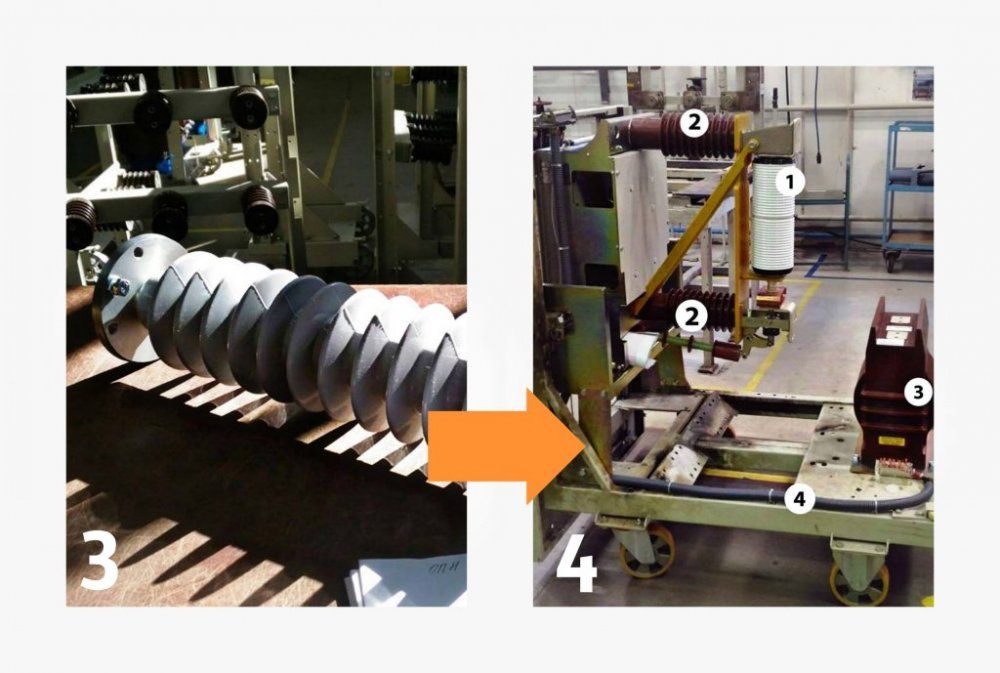

Работы проведены в полном объеме (1 – вакуумная камера; 2 – изоляторы; 3 – трансформатор тока; 4 – жгут вторичных соединений)

 6. В дальнейшем следуют высоковольтные испытания. И обновленное оборудование возвращается клиенту.
Иногда клиенты хотят не просто заменить вакуумный выключатель, но провести еще комплексную модернизацию распределительного устройства с заменой релейной и дуговой защиты. Это так же входит в комплекс оказываемых услуг Электрощит Самара.

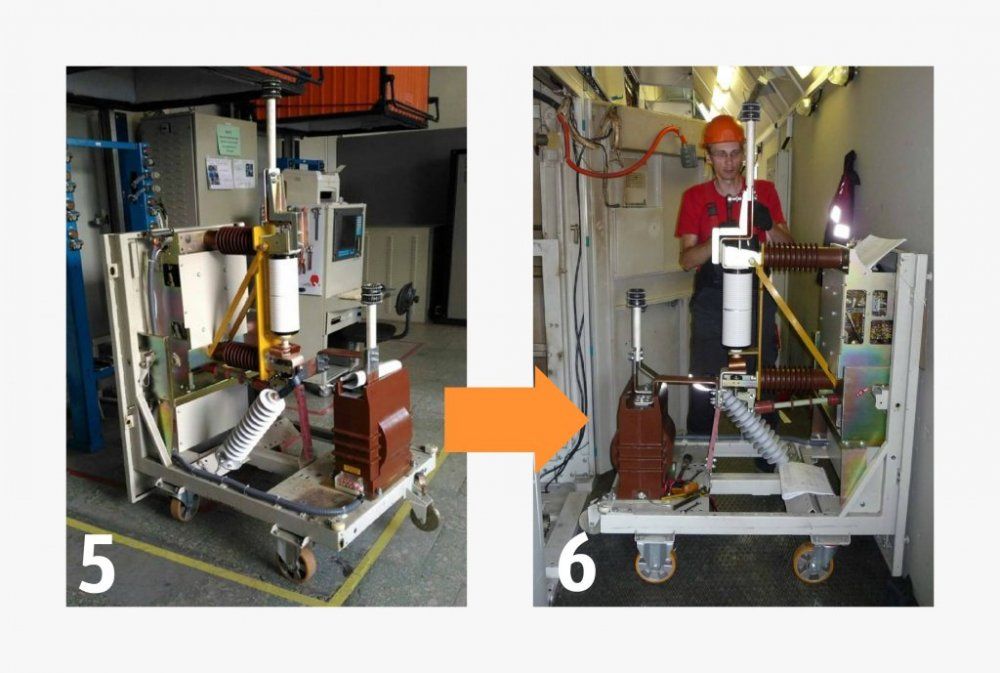

7. Тележка готова к установке. Точность проектирования установки оборудования очень важна.

8. Установки проходит под контролем нашего инженера-конструктора. Занимаются ли установкой наши специалисты? Да, все зависит от пожеланий клиента. Специалисты сервисного отдела могут выполнить полный комплекс работ: от проектирования и монтажа, до установки на локации клиента.
