Разъединители наружной установки 110 кВ

Разъединитель наружной установки 110 кВ, обеспечивает надежную передачу номинального тока. Создает видимый разрыв на участке воздушных линий напряжением 110 кВ промышленной частоты 50, 60 Гц. Безопасная коммутация токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий. Применяют в комплектных трансформаторных подстанций блочного типа КТПБ и распределительных устройствах ОРУ, ЗРУ.
Разъединители изготавливаются в однополюсном и трехполюсном исполнении. Конструкция разъединителей, как для главных, так и для заземляющих ножей, предусматривает установку следующих типов приводов: ПД СЭЩ (двигательный), ПР(М) СЭЩ (ручной). На разъединитель могут устанавливаться как фарфоровые, так и полимерные изоляторы. Возможна установка специальных защитных козырьков. Разъединитель РН-СЭЩ-110 аттестован в ПАО "Россети".
Cделать заказ
Добавить в список

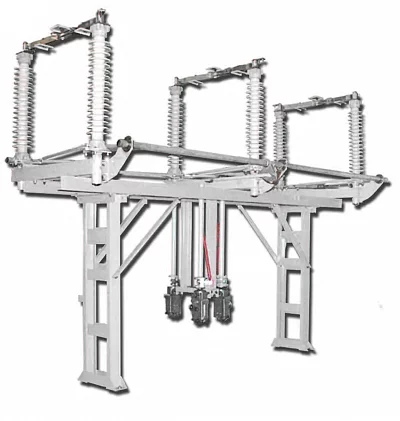

Разъединители наружной установки 110 кВ - фото 1
Общее описание
Техническая информация
РГП-СЭЩ-110кВ
РН-СЭЩ-110кВ

Преимущества

  • Необслуживаемые упругие разъемные контакты из бронзы высокой электропроводности;
  • Поворотные выводные контакты без применения гибких связей;
  • Бесступенчатая регулировка колонок изоляторов;
  • Покрытие металлоконструкций горячим цинком;
  • Удобная сборка при монтаже, без применения сварки;
  • Безотказная работа в условиях сильного обледенения;
  • Ручные и двигательные привода;
  • Энергоэффективный обогрев шкафа привода;
  • Конструкция из отечественных материалов и комплектующих.

Документация

Каталог продукции

Технические характеристики

Технические характеристики Значение
Номинальное напряжение, кВ
110
Номинальный ток, А
1 250; 2 000
Ток термической стойкости, кА
31.5; 40
Ток электродинамической стойкости, кА
80; 100
Механический ресурс циклов ВО
До 10 000
Рабочая температура, °С
-60°
+40

Cделать заказ

Технические характеристики

Технические характеристики Значение
Номинальное напряжение, кВ
110
Номинальный ток, А
1 250; 2 000
Ток термической стойкости, кА
31.5; 40
Ток электродинамической стойкости, кА
80; 100
Механический ресурс циклов ВО
До 10 000
Рабочая температура, °С
-60°
+40

Cделать заказ

Разъединители РГП-СЭЩ-110кВ

Разъединители предназначены для включения и отключения обесточенных участков электрических цепей, находящихся под напряжением, образуя в отключенном состоянии видимый изолирующий промежуток, заземления отключенных участков при помощи стационарных заземлителей. Разъединители допускается использовать для отключения намагничивающих токов трансформаторов и зарядных токов.

Разъединитель рассчитан для работы в сети переменного тока 50 Гц напряжением 110 кВ.

РГП-СЭЩ 110 кВ

Условия эксплуатации:
  • температура окружающего воздуха (по ГОСТ 15150 и ГОСТ 15543.1) от минус 60°С до плюс 40°С для климатического исполнения УХЛ категории размещения 1;
  • воздух должен быть чистым, относительная влажность его не должна превышать 50% при максимальной температуре 40°С, при более низких температурах допускается более высокая влажность (например, 90% при 20°С);
  • высота установки над уровнем моря — не более 1000м;
  • скорость ветра при отсутствии гололеда не более 40 м/с и, в условиях гололеда толщиной не более 20 мм — 15 м/с;
  • сейсмостойкость — 9 баллов по шкале MSK-64;
  • окружающая среда — атмосфера типа II по ГОСТ 15150, взрыво- и пожаробезопасная, не содержащая токоведущей пыли, химически активных газов и испарений.

Разъединители PH СЭЩ-110кВ

PH СЭЩ-110 кВ Разъединители предназначены для включения и отключения обесточенных участков электрической цепи высокого напряжения, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также заземления отключенных участков при помощи встроенных заземлителей.

Разъединители могут изготавливаться в одно- и трехполюсном исполнении.

Стальные детали и узлы разъединителя имеют покрытие «Горячий цинк».

Все скользящие контактные поверхности покрыты гальваническим серебром.

Условия эксплуатации:
  • температура окружающего воздуха (по ГОСТ 15150 и ГОСТ 15543.1) от -бО°С до+40°С для климатического исполнения УХЛ категории размещения 1, от-10°С до +бО°С для климатического исполнения УХЛ категории размещения 1;
  • высота установки над уровнем моря — не более 1000м;
  • скорость ветра при отсутствии гололеда не более 40 м/с и, в условиях гололеда толщиной не более 20 мм −15 м/с;
  • сейсмостойкость — 9 баллов по шкале MSK-64;
  • окружающая среда — атмосфера типа II по ГОСТ 15150, взрыво- и пожаробезопасная, не содержащая токоведущей пыли, химически активных газов и испарений.
