Комплектная трансформаторная подстанция наружной установки КТП-СЭЩ-Ж

КТП-СЭЩ-Ж

Комплектная трансформаторная подстанция железнодорожная КТП СЭЩ Ж-27,5/0,4 кВ и Комплектная трансформаторная подстанция железнодорожная малогабаритная КТП СЭЩ Ж(М)-27,5/0,4 кВ предназначена для приема, преобразования и распределения электрической энергии переменного тока промышленной частоты 50 Гц и применяется для подключения нетяговых железнодорожных потребителей к линиям ДПР (два провода-рельс).

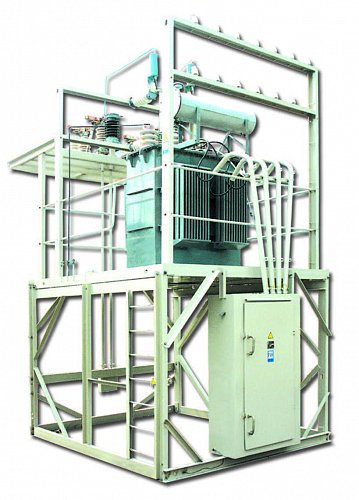

Металлический каркас позволяет расположить элементы подстанции в два уровня, тем самым занимает меньше площади. Обеспечивает визуальный контроль над трансформатором и токоведущими частями. Площадки и ограждения обеспечат Вам удобную и безопасную эксплуатацию оборудования.

Cделать заказ

Добавить в список

Общее описание

Техническая информация

Преимущества

Удобные площадки и ограждения для обслуживания оборудования
Надежная металлоконструкция
Стойкое антикоррозийное покрытие
Элементы внешнего ограждения

Документация

Техническая информация

ТИ-087 версия 1.9 КТП-СЭЩ-Ж 27,5/0,4 кВ

ТИ-135 версия 1.9 КТП-СЭЩ-Ж(М) 27,5/0,4 кВ

Опросный лист

Опросный лист КТП-СЭЩ-Ж, CDW

Опросный лист КТП-СЭЩ-Ж, DXF

Опросный лист КТП-СЭЩ-Ж, Auto CAD

Опросный лист КТП-СЭЩ-Ж, Excel

Разрешительная документация

Декларация о соответствии КТП-СЭЩ-Ж

Руководства по эксплуатации

Руководство по эксплуатации КТП-СЭЩ-Ж 27,5/0,4 кВ

Руководство по эксплуатации КТП-СЭЩ-Ж(М) 27,5/0,4 кВ

Скачать всю документацию одним файлом

Технические характеристики

Наименование параметра	КТП-СЭЩ-Ж
Мощность силового трансформатора, кВА	25, 40, 63, 100, 160, 250, 400, 630
Номинальное напряжение (линейное) на стороне высокого напряжения, кВ	27,5
Наибольшее рабочее напряжение на стороне ВН, кВ	33
Номинальный ток предохранителя на высшей стороне (стороне ВН), кВ	2; 3,2; 5; 8; 10; 20
Номинальный ток отключения предохранителя, кА	3,2 - для Iн=10 А; для остальных номинальных токов – 8
Степень загрязнения изоляции по ГОСТ 9920-89	I-II
Масса, кг, не более	5000
Сопротивление изоляции цепей КТПЖ, МОм	1000
Уровень звука, дБА	60
Схема и группа соединения обмоток трансформатора	Y/Yн-о; Y/Zн-11
По виду оболочек и степени защиты по ГОСТ 14254-80:
- для шкафа низкого напряжения	IР34
- для остальных элементов	IР00
Климатическое исполнения	У	ХЛ
Температура окружающего воздуха	-45ºС, +40ºС	-60ºС, +40ºС

Технические характеристики

Наименование параметра	КТП-СЭЩ-Ж
Мощность силового трансформатора, кВА	25, 40, 63, 100, 160, 250, 400, 630
Номинальное напряжение (линейное) на стороне высокого напряжения, кВ	27,5
Наибольшее рабочее напряжение на стороне ВН, кВ	33
Номинальный ток предохранителя на высшей стороне (стороне ВН), кВ	2; 3,2; 5; 8; 10; 20
Номинальный ток отключения предохранителя, кА	3,2 - для Iн=10 А; для остальных номинальных токов – 8
Степень загрязнения изоляции по ГОСТ 9920-89	I-II
Масса, кг, не более	5000
Сопротивление изоляции цепей КТПЖ, МОм	1000
Уровень звука, дБА	60
Схема и группа соединения обмоток трансформатора	Y/Yн-о; Y/Zн-11
По виду оболочек и степени защиты по ГОСТ 14254-80:
- для шкафа низкого напряжения	IР34
- для остальных элементов	IР00
Климатическое исполнения	У	ХЛ
Температура окружающего воздуха	-45ºС, +40ºС	-60ºС, +40ºС
