ЗРУ 35 кВ серии КРУ-СЭЩ 65

(Сделать заказ)

ЗРУ 35 кВ серии КРУ-СЭЩ 65
Наименование параметра Значение параметра
Номинальное напряжение (линейное), кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальный ток главных цепей шкафа КРУ, А для исполнения У3 - 1000; 1250; 1600 для исполнения Т3 - 1000; 1250
Номинальный ток сборных шин, А для исполнения У3 - 1000; 1600 для исполнения Т3 - 1250
Номинальный ток отключения выключателя, встроенного в КРУ, кА 16; 20; 25; 31,5*
Ток термической стойкости (кратковременный ток) при времени протекания 3с, кА 25**
Ток электродинамической стойкости главных цепей ячеек КРУ 64**
Уровень изоляции по ГОСТ 1516.1-76 Нормальная изоляция, уровень "б"
Вид изоляции Комбинированная
Наличие в КРУ выкатных элементов С выкатными элементами
Габаритные размеры шкафа КРУ в утепленном БМЗ, мм (ширина х глубина х высота) 1500, 2250****х 3399 х 3903 (4550)***
Вид линейных высоковольтных подсоединений КРУ в здании Шинные, кабельные
Габаритные размеры шкафа КРУ для установки внутри капитальных зданий, мм (ширина х глубина х высота) 1500, 2250****х 1860, 2950*****х 2710
Наличие изоляции токоведущих частей С частично изолированными шинами
Степень защиты по ГОСТ 14254-96 IP 20
Климатическое исполнение КРУ СЭЩ-65 У3 Т3
Высота над уровнем моря, м 1000
Температура окружающего воздуха, С +40°;-25° +50°;-10°
Климатическое исполнение КРУ СЭЩ-65 в блочно модульном здании УХЛ1
Высота над уровнем моря, м 1000
Температура окружающего воздуха, С +40°;-60°

* - термическая и электродинамическая стойкость шкафов КРУ определяется стойкостью встроенных высоковольтных выключателей и/или трансформаторов, но не более 25 кА и 64 кА;

** - при номинальном токе отключения выключателей, превышающем ток термической стойкости КРУ, токи включения и отключения для КРУ не могут превышать ток термической стойкости шкафа;

*** - высота КРУ с наружной ошиновкой.

**** - ширина ячейки кабельной линии с кабельным отсеком с левой стороны шкафа.

***** - глубина ячейки кабельного ввода при вводе кабельной линии 35 кВ через пол около стены здания РУ.

Закрытое распределительное устройство серии КРУ СЭЩ-65 предназначено для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц на напряжение 35 кВ.

Распределительное устройство закрытого типа 35 кВ изготавливается в виде блочно-модульного здания со встроенными в него КРУ серии СЭЩ-65 и применяется:

  • для комплектования трансформаторных подстанций 35/6(10) в качестве вводных устройств;
  • для комплектования трансформаторных подстанций 110/35/6(10), 220/35/6(10) кВ в качестве распределительных устройств среднего напряжения (35 кВ);
  • в качестве отдельностоящих распределительных устройств 35 кВ;
  • в качестве пунктов секционирования в сетях 35 кВ.


КРУ СЭЩ-65 используется:

  • в распределительных сетях энергокомплекса;
  • в нефтяной, газовой, угольной и металлургической промышленности;
  • для нужд промышленных предприятий;
  • в сельском хозяйстве;
  • для городских и муниципальных сетей;
  • и на многих других объектах.

КРУ серии СЭЩ-65 располагаются:

  • внутри помещений,
  • в утеплённых блочно-модульных зданиях контейнерного типа заводской готовности.

Трансформаторные подстанции с КРУ 35 кВ в блок-модулях изготавливаются как проходными, так и тупиковыми по всем мостиковым схемам, каждая из которых имеет в своем составе до десяти ячеек, по пять на каждую секцию.

ЗРУ до пяти ячеек выполняются в транспортабельном, полностью собранном на заводе блоке.

Возможно изготовление распределительного устройства и с большим количеством ячеек, но при этом поставка осуществляется блоками, которые стыкуются между собой на монтажной площадке.

Секционная связь между блоками может быть выполнена жёсткими открытыми шинами через проходные изоляторы, расположенные на крыше блочно-модульного здания, или кабельными вставками.

Схемы главных и вспомогательных цепей электрических соединений и подробную информацию о КРУ СЭЩ-65 можно посмотреть в ТИ-077 (5.2Mb).

КРУ-СЭЩ-65 патент на полезную модель № 37882.
  1. ЗРУ 35 кВ имеют высокую степень заводской готовности, что позволяет быстро смонтировать объект и ввести его в эксплуатацию.
  2. Шкафы СЭЩ-65 в в блочно-модульном здании устанавливаются в один ряд вдоль коридора, размеры которого позволяют производить оперирование выкатным элементом.
  3. Для обслуживания проходных изоляторов на крыше в блочно-модульного здания при снятом напряжении предусмотрен доступ в отсек крыши через имеющиеся в потолке коридора технологические люки.
  4. Блочно-модульное здание подразделяется на пролёты длиной 1500 мм (по ширине ячейки СЭЩ- 65). По торцам здания можно предусмотреть один или два пустых пролета, размерами 1500x1800 мм или 3000x1800 мм, которые используются для установки дополнительного оборудования и хозяйственных целей.

Конструктивные особенности КРУ СЭЩ-65:

  1. Ячейка КРУ имеет шкафную конструкцию одностороннего обслуживания где располагается выключатель, сборные шины и высоковольтное оборудование линии 35 кВ.
  2. Ячейки, включая сборные шины, полностью изолированы друг от друга боковыми стенками, что исключает возможность распространения аварийной ситуации в соседние ячейки.
  3. Сборные шины покрыты твёрдой изоляцией, кроме контактов на ответвление, что позволяет уменьшить габариты ячеек и препятствует распространению дуги вдоль сборных шин.
  4. КРУ оснащается высокочувствительной дуговой защитой с использованием фототиристоров или оптоволоконной дуговой защитой.
  5. КРУ имеет автоматическое регулирование температуры и влажности.

Конструкция шкафов КРУ серии СЭЩ-65, также ЗРУ 35 кВ со встроенными шкафами СЭЩ-65 сейсмостойки во всём диапазоне сейсмических воздействий землетрясения до 9 баллов включительно по шкале MSK-64 на уровне 0,0 м по ГОСТ 17516.1 -90

Высокая безопасность в работе КРУ обеспечивается:

  1. Надёжной блокировкой от неправильных действий обслуживающего персонала.
  2. Автоматически работающими шторками, защищающими обслуживающий персонал от случайного прикосновения к токоведущим частям под напряжением.
  3. Возможностью заземления любого участка главных цепей с помощью стационарно установленных заземляющих разъединителей.
Выключатели вакуумные
ВВУ СЭЩ-П(Э)-35-20/1600
ЗАН5-312-2, З6 кВ
ЗАН5-314-2, З6 кВ
Трансформаторы тока
ТОЛ-СЭЩ-35
GI 36
ЗНОЛ-СЭЩ-35
GE 36
Трансформаторы напряжения незаземляемые
GZ 36
Ограничители перенапряжения
MWD-41 (MWK-41) ЗАО «АББ-УЭТМ» г.Екатеринбург OCP2-41M-NFF Фирма «Tyco Electronics Raychem Gmbh» Германия
Трансформаторы тока нулевой последовательности
ТЗРЛ-100 ТЗРЛ-125
Проходные изоляторы для вывода линий 35 кВ на улицу
ИП-35/1000-7,5-01 ГОСТ20454-85 ИП-35/1 600-7,5-01 ГОСТ20454-85
Структура условного обозначения шкафов КРУ

Структура условного обозначения КРУ 65.jpg

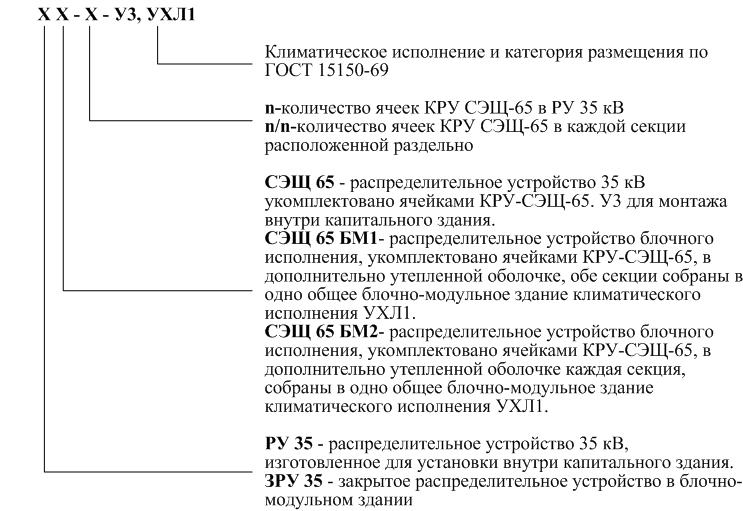

Структура условного обозначения распределительного устройства 35 кВ, составленного из КРУ СЭЩ-65

Структура условного обозначения КРУ 65 1.jpg
