КРУ-СЭЩ-59(Сделать заказ)
- Устройство комплектное распределительное 6-10 кВ на токи 630-3150 А КРУ-СЭЩ-59 (К-59) - Техническое описание (865.52 KB)
- Опросный лист на КРУ серии К-59У1 (51.02 KB)
- Каталог КРУ-СЭЩ-59 (14.75 MB)
- Уведомление ОАО "ФСК ЕЭС" о согласовании ТУ на КРУ (307.78 KB)
- Графическое отображение однолинейных схем ячейки КРУ-СЭЩ-59, BMP (5.81 KB)
- Разрешение РОСТЕХНАДЗОРА
- Лицензия АЭС на изготовление оборудования
- Лицензия АЭС
- Сертификат ГОСТ Р КРУ-СЭЩ-59
- Свидетельство ОАО "Газпром"
- Лицензия ВО-11-101-1627
- Лицензия BO-12-101-1622
- Сертификат соответствия ССВЭ RU.M064.H.01231
- Сертификат соответствия РОСС RU.MB02.B01510

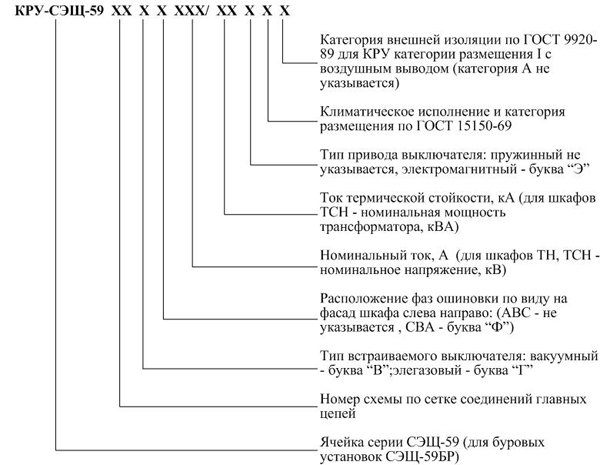

Примеры условных обозначений:
1. Шкафа КРУ СЭЩ-59 с вакуумным выключателем по схеме соединений главных цепей 01, на номинальный ток 1600А, с током термической стойкости 31,5 кА, с электромагнитным приводом выключателя, климатического исполнения ХЛ1, с внешней изоляцией категории Б по ГОСТ 9920-89:
СЭЩ-59-01В-1600/31,5 Э ХЛ1 Б ТУ 34.13.11378-89
2. Шкафа КРУ СЭЩ-59 с вакуумным выключателем по схеме соединений главных цепей 01, на номинальный ток 1600А, током термической стойкости 20 кА, климатического исполнения У3:
СЭЩ-59-01В-1600/20У3 ТУ 34.13.11378-89
3. Шкафа КРУ СЭЩ-59 с трансформатором напряжения по схеме соединений главных цепей 25, напряжением 10 кВ, током термической стойкости 20кА, климатического исполнения У1, с внешней изоляцией категории А по ГОСТ 9920-89:
СЭЩ-59-25-10/20У1 ТУ 34.13.11378-89
4. Шкафа КРУ СЭЩ-59 для буровых установок с трансформатором напряжения по схеме соединений главных цепей 25, напряжением 6 кВ, током термической стойкости 10кА, климатического исполнения ХЛ1, с внешней изоляцией категории А по ГОСТ 9920-89:
СЭЩ-59БР-25-6/10ХЛ1 ТУ 34.13.11378-89
При заказе КРУ, предназначенного для электрических сетей частоты 60 Гц, дополнительно должна указываться частота.
